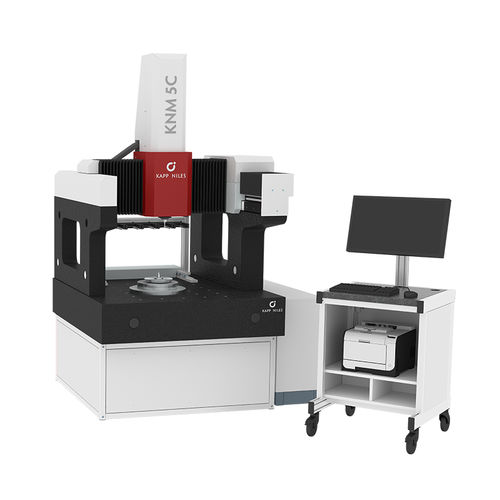

Machine de mesure de géométrie KNM C series

3DCNCde roulement

La machine a été adaptée de manière optimale pour la détermination des erreurs géométriques des bagues de roulement, des couronnes d'orientation et des pièces cylindriques. La structure à 4 axes commandée par CNC permet d'étendre la gamme de composants à une gamme beaucoup plus large, comme les engrenages ou les tâches de mesure 3D sur des pièces prismatiques. Toutes les machines de la série KNM C sont équipées d'une technologie d'entraînement ultramoderne (moteurs linéaires), et se caractérisent par des sections de guidage généreusement dimensionnées et de grands jeux de roulements. La plaque de base, les colonnes verticales et les axes sont en granit. Cela garantit un comportement thermique stable. Des éléments de ressort pneumatique situés sous la plaque de base protègent des secousses et des vibrations. Le guide en Y surélevé et un entraînement proche du centre de gravité réduisent les distorsions dynamiques à un minimum. Les incertitudes de mesure sont indiquées à MPEE≥ 0.6 μm + L/400 | MPETHP≥ 0.8 μm. Un logiciel fiable est disponible pour les cycles de mesure entièrement automatisés.
