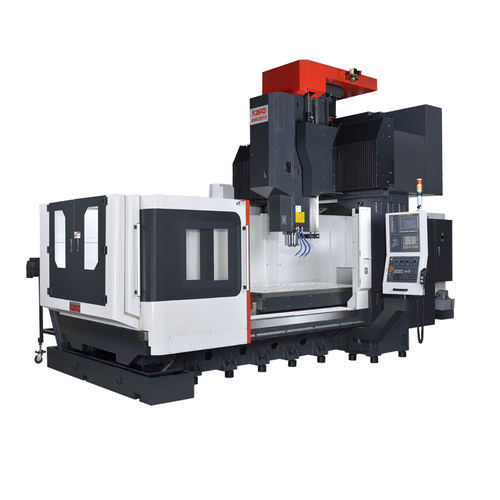

Centre d'usinage CNC 3 axes BMC seriesuniverselà pontà table mobile
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- universel
- Structure
- à pont, à table mobile, à double colonne
- Nez de broche
- BT 50, CAT50
- Fonction associée
- de fraisage
- Applications
- pour l'aéronautique
- Autres caractéristiques
- à entraînement direct, avec changeur automatique d'outils
- Course X
Min: 2 100 mm
(82,68 in)Max: 10 100 mm
(397,64 in)- Course Y
Min: 1 200 mm
(47,24 in)Max: 4 000 mm
(157,48 in)- Course Z
Min: 800 mm
(31,5 in)Max: 1 100 mm
(43,31 in)- Vitesse de rotation
30 rpm, 6 000 rpm, 8 000 rpm
(188 rad.min-1, 37 699 rad.min-1, 50 265 rad.min-1)- Puissance
22 kW, 26 kW, 37 kW
(29,91 hp, 35,35 hp, 50,31 hp)- Vitesse d'avancement axe X
20 000 mm/min
(13 in/s)- Vitesse d'avancement axe Y
20 000 mm/min
(13 in/s)- Charge max. de la table
Min: 4 000 kg
(8 818 lb)Max: 29 000 kg
(63 934 lb)
Description
Cette série est un centre d'usinage de type pont à colonne fixe qui adopte une traverse et une colonne fixes, mais une table mobile. Les axes X et Y utilisent le guidage linéaire à rouleaux, et l'axe Z offre un guidage à boîte ou un guidage linéaire selon les besoins du client. De plus, elle peut être équipée de différents types de têtes de fixation manuelle (tête de fraisage à 90 degrés, tête universelle, tête d'extension, tête multidirectionnelle, etc.) Applicable à toutes sortes de traitement de pièces, traitement de moules, pièces en aluminium et industrie de traitement de pièces de transport aérospatial etc.
-Avec la plus courte distance de l'axe de la broche, une forte rigidité, un faible déplacement thermique.
-Le raccourcissement de la longueur de l'arbre d'entraînement de la boîte de vitesses réduit efficacement les vibrations.
-Axe Z avec deux ensembles de contrepoids cylindre d'huile peut également équilibrer le poids de la tête de la broche.
-L'ensemble de la machine avec trois axes en utilisant l'Allemagne INA rouleau de guidage linéaire ou le japonais NSK / THK guidage linéaire.
---
