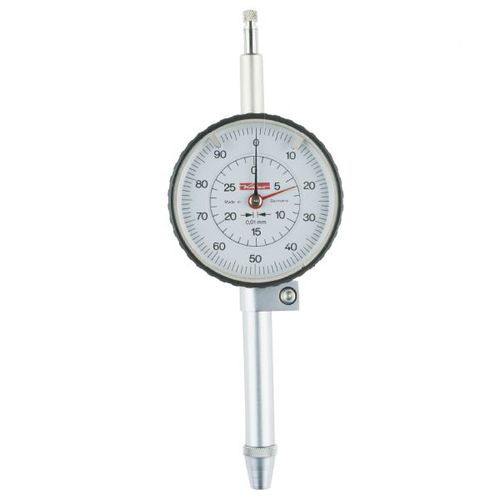

Jauge de mesure de distance Quickmess avec butées de mesure intégrées Ø 1, 3 et 5 mm
Grâce à sa butée de mesure intégrée, le Quickmess élimine le besoin d'un appareil de mesure spécial pour la mesure de petites pièces de petit diamètre et d'une longueur maximale de 30 mm. Pour l'opération de mesure, l'échantillon est inséré dans la butée de mesure. Elle pousse l'insert de mesure vers le haut.
La butée limite la course de la broche à la distance qui doit être mesurée. La jauge de mesure de distance Quickmess est également disponible en version large, avec des butées de mesure intégrées de Ø 8 mm à 20 mm au choix. Veuillez demander nos offres.
Lecture - .............. - 0,01 mm
Portée - ............. - 30,0 mm
C'est ainsi que fonctionne le QUICKMESS :
1. Mise à zéro du cadran sur toute surface plane / bloc de mesure
2. La plage de tolérance requise est réglée sur le cadran de la manière habituelle. Dans notre exemple : ±10
3. L'opération de mesure s'effectue très simplement en insérant les échantillons dans la butée de mesure
4. Lecture de la mesure et de la tolérance. La prochaine opération de mesure peut commencer
---
