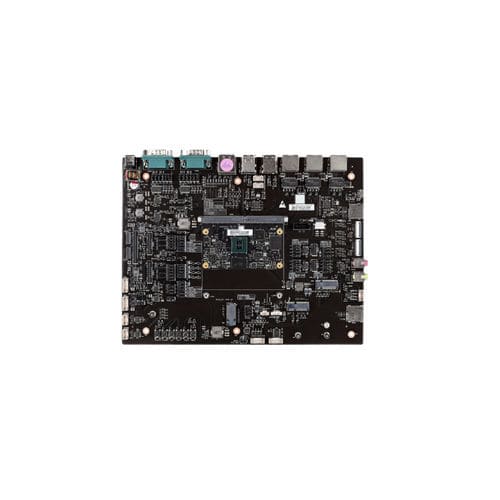

Carte-support industriel JSOM-SC211 series

Le JSOM-SC211 est une carte d'évaluation conçue pour les ordinateurs sur modules de la série JSOM basés sur le bras SMARC 2.1.1. Elle offre une large gamme d'interfaces et d'options d'extension et supporte une température de fonctionnement de -40~85℃. Le JSOM-SC211 est proposé avec des schémas de référence pour la conception de la carte porteuse et une documentation sur la liste de contrôle de la mise en page, ce qui permet de faciliter le développement de cartes porteuses personnalisées et d'accélérer la mise au point de la carte porteuse Module compatible JSOM-N8MC, JSOM-N8PC, JSOM-R68C, JSOM-R88C Entrée de la caméra - 2x MIPI-CSI à 2 voies (24 broches 0,5mm FPC) Audio - 1x 3.5mm Line out 1x 3.5mm Mic in 1x Haut-parleur (2x3W) via l'en-tête de broche CAN 2x CAN FD via les connecteurs SPI 2x SPI via les connecteurs GPIO 8x GPIO via les connecteurs Caractéristiques de la carte Minuteur chien de garde, RTC, bouton d'alimentation, bouton de réinitialisation/récupération Alimentation 12V DC IN via 5.5x2.5mm DC Jack, supporte l'alimentation par batterie lithium Conditions de fonctionnement -40~85℃, 10%~90% RH sans condensation Conditions de stockage - -40~85℃, 5%~95% HR sans condensation
