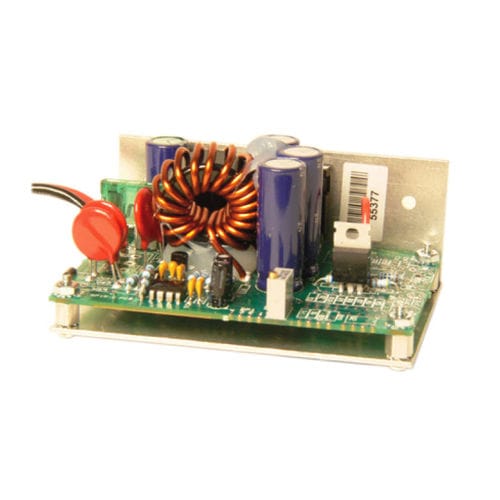

Convertisseur DC/DC SMD PSU48 series

non-isoléde puissanceélévateur

Cette alimentation peut être utilisée lorsque la tension d'alimentation est de 12VDC comme par exemple une batterie. Elle convertit 12 VDC en 48VDC régulée de sorte qu'un contrôleur de moteur qui doit être alimenté en 48VDC peut être connecté directement. Par exemple, le moteur MAC des séries MAC050 à MAC141 et la série QuickStep MIS23x peuvent être connectés directement. Il est possible de connecter 12 VDC à un contrôleur de moteur, mais la vitesse maximale sera limitée à environ 25% et les capacités dynamiques du moteur seront considérablement réduites. Le PSU48/12-2 peut fournir 140W en continu et jusqu'à 400W en crête, ce qui correspond aux exigences du MAC140, qui demande 400W en crête. Ainsi, un système de moteur fiable et hautement dynamique est assuré à partir d'une alimentation de 12VDC seulement. Si la tension d'alimentation est de 24VDC, le convertisseur PSU48/24-2 peut être livré. Il est recommandé de monter un condensateur, par exemple 4700µF/50 volts sur les 48V si des courants de crête importants doivent être tirés, par exemple si un MAC140 ou un MAC141 est utilisé. Cela permet de lisser la tension et d'éviter tout dépassement qui pourrait endommager le moteur.
