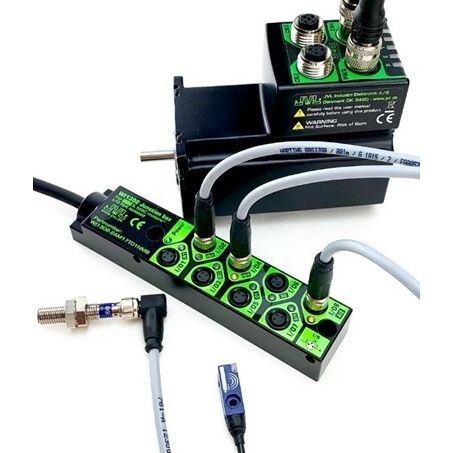

Boîte de jonction pour une connexion facile à ServoStep™ ou MAC motor®
Boîte de jonction prête à l'emploi pour les capteurs et dispositifs standard M8-3pin. Il suffit de connecter la boîte de jonction à votre servomoteur ou moteur pas à pas intégré pour disposer de jusqu'à 8 E/S locales de 24 VCC
Les E/S connectées peuvent être lues ou paramétrées à partir du programme ePLC™ intégré aux moteurs ou via l'Ethernet industriel. WI1302 offre une connexion facile des connecteurs standard M8 à 3 broches généralement utilisés pour les interrupteurs de fin de course et le capteur d'origine. Les 8 E/S sont disponibles sur des connecteurs M8 séparés, ce qui rend extrêmement facile l'intégration et la connexion de MAC motor® et ServoStep™ dans n'importe quelle machine.
Détails :
- LED d'alimentation
- LEDs pour un contrôle facile de l'état des E/S
- Alimentation 24 VDC intégrée pour les capteurs
- 8 connecteurs femelles M8-3pin
- Connecteur mâle M12-17pin pour la connexion au moteur JVL
- Câble blindé de 1 mètre
- Classé IP67
- Options de montage multiples
- Alimentation de sortie automatique lorsqu'il est utilisé avec les contrôleurs ServoStep™ ou SMC 66/85
- L'alimentation de sortie doit être fournie lorsqu'elle est utilisée avec MAC motor® - voir ci-dessous
Connexions - ServoStep™ ou SMC66/85
Connectez les capteurs et autres E/S selon ce schéma, où les broches femelles sont vues du haut du WI1302.
Connexions - Module Ethernet Ex41 pour MAC motor®
Connectez les capteurs et autres E/S selon ce schéma, où les broches femelles sont vues du haut du WI1302.
NB ! WI1302 ne peut pas être utilisé avec les modules MAC00-Ex4, SEULEMENT avec les modules MAC00-Ex41.
Si le WI1302 est utilisé avec un module Ethernet MAC00-Ex41 pour MAC motor®, l'alimentation de sortie doit être fournie de l'une des deux manières suivantes
- Connecter une alimentation externe 24 VDC en utilisant AI2 (I/O8) ou AI1 (I/O7)
- Positionnez les interrupteurs DIP du module Ex41 sur ON - voir ci-dessous
---
