Boîte de dérivation sur rail DIN WI1301-2AM17T01NMB

Boîte de dérivation sur rail DIN - WI1301-2AM17T01NMB - JVL A/S
Boîte de dérivation sur rail DIN - WI1301-2AM17T01NMB - JVL A/S
Boîte de dérivation sur rail DIN - WI1301-2AM17T01NMB - JVL A/S - image - 2
Boîte de dérivation sur rail DIN - WI1301-2AM17T01NMB - JVL A/S - image - 3
Boîte de dérivation sur rail DIN - WI1301-2AM17T01NMB - JVL A/S - image - 4
Boîte de dérivation sur rail DIN - WI1301-2AM17T01NMB - JVL A/S - image - 5
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Montage
sur rail DIN

Description

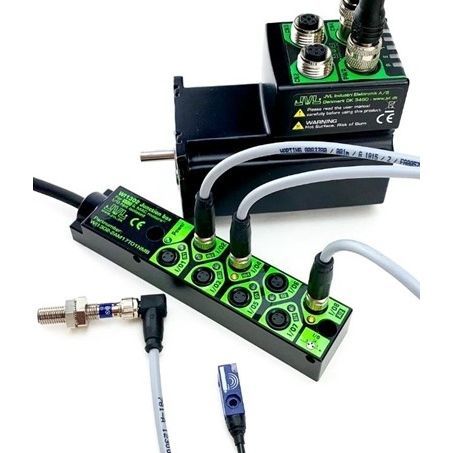

Boîte de jonction pour une connexion facile à MAC motor® w/Ethernet. Boîte de jonction prête à l'emploi pour les capteurs et dispositifs standard M8-3pin. Il suffit de connecter la boîte de jonction au module Ethernet de votre MAC motor® de type MAC00-Ex41 et jusqu'à 8 E/S locales 24 VDC sont disponibles. Les E/S connectées peuvent être lues ou réglées à partir du programme ePLC™ intégré au moteur ou via l'Ethernet industriel. WI1301 offre une connexion facile des connecteurs standard M8 à 3 broches généralement utilisés pour les interrupteurs de fin de course et les capteurs domestiques. Les 8 E/S sont disponibles sur des connecteurs M8 séparés, ce qui rend extrêmement facile l'intégration et la connexion du MAC motor® avec module Ethernet étendu dans n'importe quelle machine. Détails : - LED d'alimentation - LEDs pour un contrôle facile de l'état des E/S - 8 connecteurs femelles M8-3pin - Connecteur mâle M12-17pin pour la connexion à MAC motor® - 1 mètre de câble blindé - Classé IP67 - Plusieurs options de montage - Alimentation de sortie interne ou externe Connexions - Module Ethernet Ex41 pour MAC motor® Connectez les capteurs et autres E/S selon ce schéma, où les broches femelles sont vues du haut du WI1301. NB ! Le WI1301 ne peut être utilisé qu'avec les modules MAC00-Ex41 (pas Ex4). L'alimentation doit être fournie de l'une des deux manières suivantes : - Connecter une alimentation externe 24 VDC en utilisant OUT+ (AI2) ou OUT+ (AI1). Cela permet de conserver l'isolation optique - Réglez les commutateurs DIP du module Ex41 sur xxx. Cette méthode annule l'isolation optique.

---
