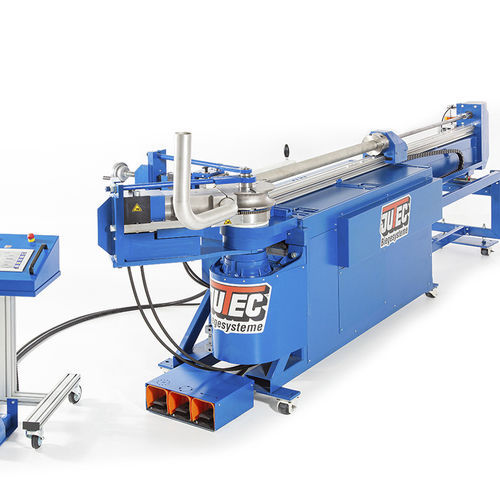

Cintreuse hydraulique 7000, 9000
de tubesà mandrin

cintreuse hydraulique
cintreuse hydraulique
cintreuse hydraulique
cintreuse hydraulique
cintreuse hydraulique
cintreuse hydraulique
cintreuse hydraulique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
hydraulique
Produit traité
de tubes
Autres caractéristiques
à mandrin
Capacité de cintrage

Max: 90 mm
(3,54 in)

Min: 20 mm
(0,79 in)

Rayon de cintrage

Max: 135 mm
(5,31 in)

Min: 30 mm
(1,18 in)

Description

Pour des dimensions de tubes de 20 mm à 88,9 mm, ce système de cintrage offre des solutions pour des géométries complexes avec des rayons standard de 2xD. En fonction de la qualité du matériau et du rapport d'épaisseur de paroi, des rayons de 1,5xD peuvent également être réalisés pour la production en série. Pour une hauteur d'outil de 120 mm, il y a également suffisamment de possibilités pour des profilés spéciaux. L'entraînement extrêmement précis et robuste de l'axe de cintrage et la construction stable et rigide du support du mandrin et du bras de cintrage contribuent également au résultat de cintrage souhaité. Les outils de cintrage enfichables permettent un montage ultérieur rapide pour cintrer d'autres dimensions de tubes. La pression du collier de serrage pour le serrage des tubes peut être réglée de manière optimale. La commande SPS avec mémoire de données et dernière interface X2X peut mémoriser 500 programmes (extensibles par clé USB) pour l'angle de pliage, la mesure linéaire et l'angle de torsion pour un maximum de 50 séquences de pliage sur une longueur de tube. Une base de données librement programmable pour un nombre quelconque de matériaux (USB) est disponible pour surveiller les valeurs de récupération élastique. La machine dispose de deux modes de fonctionnement : En "cintrage simple", la longueur et la torsion des coudes l'un par rapport à l'autre sont automatiquement affichées. Dans le mode de fonctionnement "cintrage contrôlé", les données sont mémorisées au préalable et une comparaison nominale/réelle permanente est effectuée pendant le cintrage. Sur demande, tous les systèmes de cintrage sont également disponibles avec arrêt de rotation pneumatique. Domaines d'application possibles : Tuyauterie hydraulique Construction d'un pipeline Construction navale Construction d'installations, p. ex. chimie Construction métallique Prototypage

---
