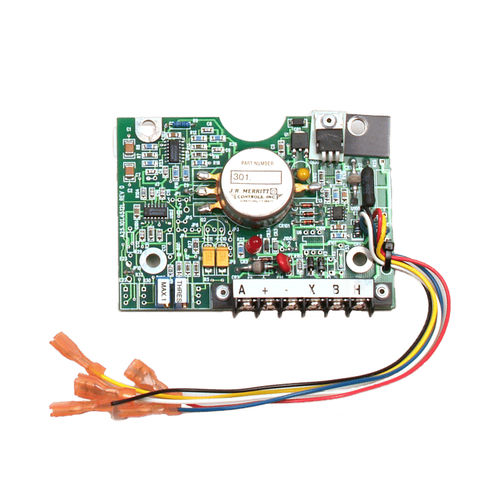

Module à modulation de largeur d'impulsion (PWM) PFC / CR

Carte régulée en courant de type PFC-CR avec réglage du seuil et de la sortie totale et diagnostic par LED. Vue d'ensemble - Régulation du courant. - Réglages du seuil et de la sortie totale. - Diagnostic par LED. Options : - Double réglage de la sortie totale. - Réglage de la rampe. - Réglage de la plage haute/basse. - Modèles 12 et 24 V pour la plupart des vannes à simple et double bobine. Application : PFC/CR - Contrôle proportionnel précis pour les valves électro-hydrauliques pour les équipements de manutention et les machines industrielles en usine. Les cartes pilotes régulées PFC/CR sont utilisées pour contrôler les vannes proportionnelles électro-hydrauliques des équipements mobiles dans les applications où les fluctuations de sortie dues à la tension d'alimentation ou aux changements de résistance de la bobine de la vanne doivent être réduites au minimum. Caractéristiques de la carte PFC/CR : - Modulation de largeur d'impulsion : L'alimentation de la bobine de la vanne est activée et désactivée à un taux optimal fixe (fréquence de dither) pour surmonter les facteurs qui nuisent au bon fonctionnement de la vanne, tels que le frottement, l'hystérésis et les tolérances mécaniques. Le temps de mise en marche par rapport au temps d'arrêt à cette fréquence optimale est modifié pour fournir une sortie proportionnelle. - Réglage du seuil : La zone morte du distributeur au début de la course du tiroir peut être éliminée ou réglée au niveau souhaité. - Réglage de la sortie totale : Généralement réglé de façon à ce que la sortie maximale du distributeur soit atteinte lorsque le dispositif de commande (poignée du joystick) atteint le point de course maximale. Permet également de limiter la sortie maximale si nécessaire. - Sortie auxiliaire : Fournit une source d'alimentation commutée à la tension d'alimentation, lorsque le PFC/CR est activé. (3 ampères, max.) - Protection contre les inversions de polarité : Des diodes intégrées empêchent les dommages dus à un câblage inversé.
