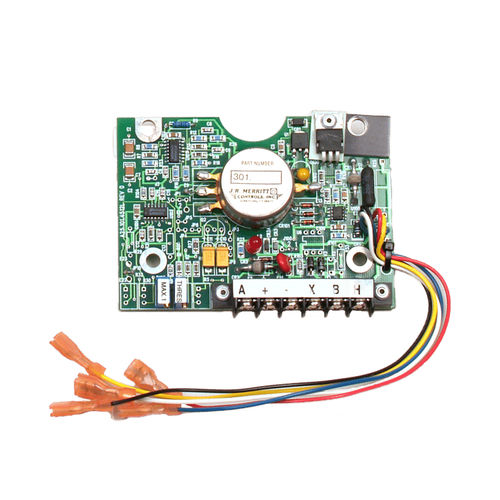

Module à modulation de largeur d'impulsion (PWM) PFC

Carte de tension PFC PWM avec seuil, réglages complets de la sortie et diagnostic par LED. Vue d'ensemble - PWM avec seuil - Réglages de la sortie totale - Diagnostic par LED Options : - Double réglage de la sortie totale - Réglage de la rampe - Réglage de la plage haute/basse - Modèles 12 et 24 V pour la plupart des vannes à simple et double bobine Application : PFC & PFC/CR - Contrôle proportionnel précis pour les valves électro-hydrauliques pour les équipements de manutention et les machines industrielles en usine. PFC - Les cartes de plongeurs non régulées sont économiques et utilisées pour contrôler les valves électro-hydrauliques pour les équipements mobiles et dans les usines où une variation de sortie n'est pas critique pour la performance de l'équipement. Caractéristiques du PFC : - Modulation de largeur d'impulsion : L'alimentation de la bobine de la vanne est activée et désactivée à un taux optimal fixe (fréquence de dither) pour surmonter les facteurs qui nuisent au bon fonctionnement de la vanne, tels que le frottement, l'hystérésis et les tolérances mécaniques. Le temps de mise en marche par rapport au temps d'arrêt à cette fréquence optimale est modifié pour fournir une sortie proportionnelle. - Réglage du seuil : La zone morte du distributeur au début de la course du tiroir peut être éliminée ou réglée au niveau souhaité. - Réglage de la sortie totale : Généralement réglé de façon à ce que la sortie maximale du distributeur soit atteinte lorsque le dispositif de commande (poignée du joystick) atteint le point de course maximale. Également utilisé pour limiter la sortie maximale si nécessaire. - Sortie auxiliaire : Fournit une source d'alimentation commutée à la tension d'alimentation, lorsque le PFC/CR est activé. (3 ampères, max.) - Protection contre les inversions de polarité : Des diodes intégrées empêchent les dommages dus à un câblage inversé.
