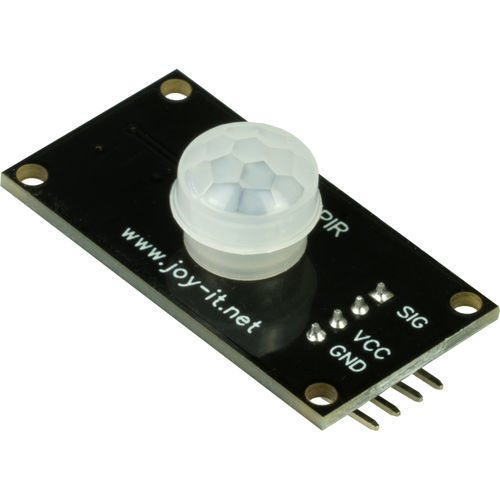

Détecteur de mouvement SBC-PIR

à infrarougepyroélectrique

Le capteur de ce module est un capteur infrarouge pyroélectrique qui détecte un mouvement dans la zone de détection de la lentille de Fresnel, puis émet un signal "HIGH" sur la broche de sortie du capteur "SIG" pendant 3 secondes. Ensuite, le signal repasse à l'état "LOW". Le potentiomètre soudé est utilisé pour le réglage de la plage variable. À l'aide de ce module et d'un microcontrôleur tel que Raspberry Pi ou Arduino, il peut être utilisé pour des systèmes de sécurité ou d'automatisation, entre autres. SENSOR Détecteur de mouvement PIR PRINCIPE DE FONCTIONNEMENT Rayons infrarouges pyroélectriques CARACTÉRISTIQUE PARTICULIÈRE Portée réglable en continu TENSION D'ALIMENTATION entre 3 et 5 volts INTERFACE DU MODULE 4 broches PUCE DE DÉTECTION BIS0001 ANGLE DE DÉTECTION 120° PORTÉE DE DÉTECTION max. 6 mètres (3 mètres standard) PLAGE DE DÉTECTION VARIABLE PAR POTENTIOMÈTRE Réglage du contrôleur de sensibilité sur la carte du module à l'aide d'un tournevis cruciforme DIMENSIONS 21 x 40 x 19 mm ARTICLES EXPÉDIÉS Détecteur de mouvement SBC-PIR
