Outil de diagnostic pour codeur angulaire EDU

enfichableportatif

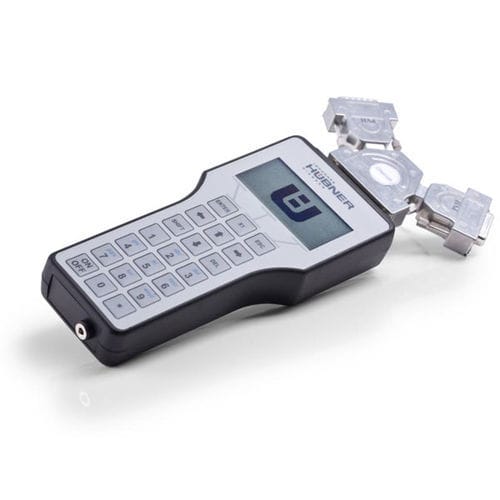

Test fonctionnel des codeurs rotatifs incrémentaux installés Application universelle pour la mise en service, la réparation et la maintenance Fonctions de mesure et de test polyvalentes Y compris la modulation de la fréquence de rotation Description de l'appareil Les unités de diagnostic pour codeurs sont des appareils de mesure portatifs polyvalents permettant de contrôler sur place le fonctionnement des codeurs rotatifs incrémentaux installés. Ils sont équipés d'un écran et offrent des fonctions étendues. Celles-ci comprennent la détection HTL/TTL, la détection du nombre d'impulsions, le test des signaux, la mesure de la fréquence, la mesure de la vitesse et la détection de l'amplitude. En outre, ils conviennent aux mesures de modulation de la fréquence de rotation afin d'évaluer la qualité de la fixation du codeur rotatif. Données techniques Application Contrôle du fonctionnement des codeurs incrémentaux Tension d'alimentation 12-30 VDC Entrée de signal Encodeur incrémental (0 - 30 V) Plage de fréquence 0-100 kHz Dimensions de l'appareil 190 x 90 x 35 mm Affichage / Fonctions Acquisition du taux d'impulsion Vérification de la trajectoire du signal Mesure de la fréquence Mesure de la vitesse Acquisition de l'amplitude des signaux Mesure de la modulation de la fréquence de rotation Mesure de la symétrie (affichage graphique et numérique) Mise en phase (affichage graphique et numérique) Contenu de la livraison Unité de diagnostic portable EDU Bloc d'alimentation enfichable Piles rechargeables (3x AA, max. 2100 mAh) Câble de raccordement pour codeur de type FG Logiciel PC supplémentaire pour l'enregistrement, la lecture et l'affichage des valeurs
