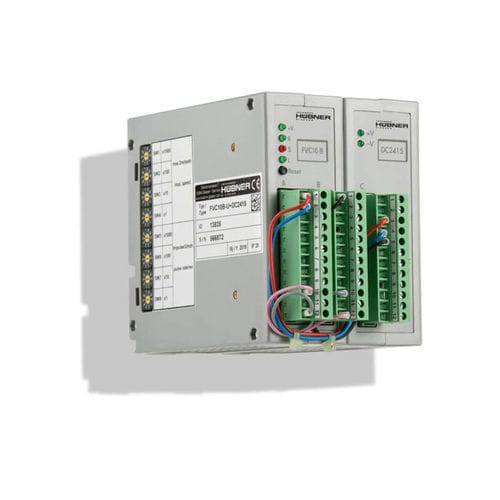

Convertisseur de signal impulsion FVC 10

numériqueHTLanalogique

Idéal pour les PLC avec entrées analogiques Configurable par l'intermédiaire de commutateurs sans logiciel de configuration Options : notification de survitesse / surveillance de la tension Description de l'appareil Les convertisseurs fréquence-tension (convertisseurs de signaux) servent à convertir les signaux de sortie numériques des codeurs rotatifs incrémentaux en une tension continue ou un courant continu proportionnel à la vitesse et au sens de rotation. La vitesse finale et la fréquence des impulsions sont réglées à l'aide de quatre commutateurs de codage. La valeur résultante est convertie et transmise aux sorties analogiques. Données techniques Application Conversion des sorties de signaux de codeur en sorties analogiques (0...±10 V, 0...±20 mA, +4...+20 mA) Tension d'alimentation ±15 VDC (Option : 24 VDC) Entrée de signal Encodeur incrémental (5-30 V) et entrée de réinitialisation (niveau TTL, 0 V) 4 commutateurs pour régler la vitesse d'impulsion/rotation 1-9999 4 commutateurs pour régler la vitesse maximale 1-9999 tr/min Sortie de signal 0 à ±10 VDC (max. 20 mA) 3 LED pour la rotation dans le sens des aiguilles d'une montre/en sens inverse et l'arrêt Plage de fréquence 0-200 kHz Boîtier Boîtier de module pour rail de montage standard Dimensions max. 90 x 118 x 136 mm Raccordement électrique connecteur mâle 24 pôles PHOENIX COMBICON Plage de température de l'appareil 0 °C à +50 °C Options de l'appareil / Fonction Deuxième sortie de tension : 0 à ±10 V, blocs de sortie découplés Sortie courant : 0 à ±20 V, blocs de sortie découplés Sortie courant (sens de rotation indépendant) : 4-20 mA, blocs de sortie découplés Tension d'alimentation optionnelle 24 VDC : signal de plage de survitesse, surveillance de la tension
