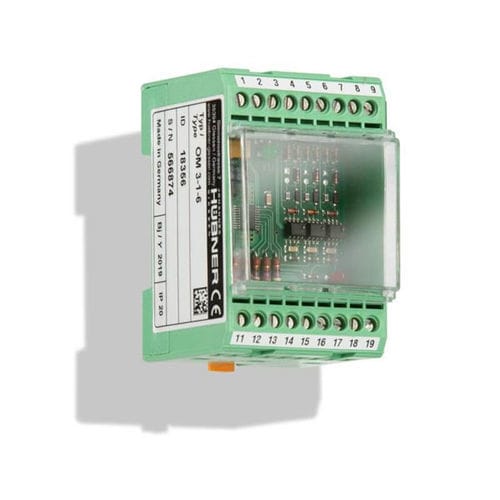

Convertisseur de signal impulsion OM 3-1

HTLincrémentalsur rail DIN

Conversion du niveau du signal, élimination des signaux parasites Isolation électrique de l'entrée et de la sortie à l'aide d'optocoupleurs Option : tension d'alimentation 5 V ou 12-30 V Description de l'appareil Les convertisseurs d'impulsions (convertisseurs de signaux) convertissent les signaux des codeurs rotatifs de HTL en TTL ou de TTL en HTL. Ils sont utilisés pour l'isolation électrique, la conversion du niveau du signal et l'élimination des signaux parasites. Les étages de sortie permettent la transmission des signaux sur de grandes longueurs de câble à des fréquences de sortie élevées. Les optocoupleurs isolent les entrées des sorties. Les courts-circuits ou les surcharges des étages de sortie sont signalés. Les modules peuvent être fixés sur des rails de montage standard (EN 50 022)... Données techniques Tension d'alimentation 12-30 VDC Signal d'entrée TTL (onde carrée 2,8-6 V) Sortie du signal TTL (0°, 90°, N et signaux inversés respectifs) Plage de fréquence 0-250 kHz Boîtier Boîtier électronique pour rails de montage standard Dimensions : 50 x 75 x 52 mm 50 x 75 x 52 mm Raccordement électrique bornes à vis PHOENIX COMBICON 18 pôles 2,5 mm2 Plage de température de l'appareil -20 °C à +70 °C Degré de protection IP20 (installation en tableau) Options de l'appareil / Fonction Conversion isolée de HTL en TTL ou vice versa avec différentes tensions d'alimentation : 12 - 30 V 5 V
