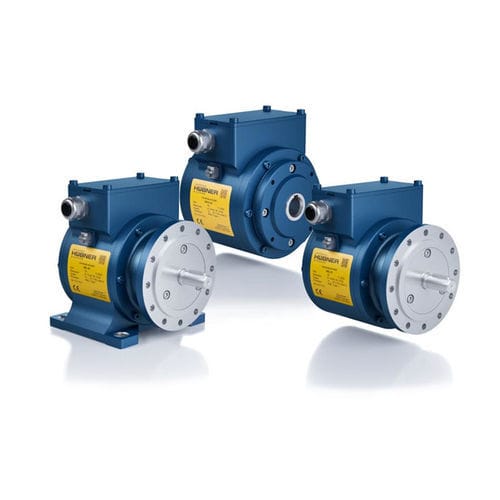

Codeur rotatif absolu U-ONE Generation II (LWL)

optique13 bits15 bits

Unité de base pour le système de codage U-ONE Génération II (LWL) Pour fixation directe sur l'arbre d'application : mesure de la vitesse et de la position Transmission du signal sans interférence avec un seul câble à fibre optique vers les modules de fonction dans l'armoire de distribution (jusqu'à 1 000 m) Description de l'appareil Les unités de base des systèmes de codage universels avancés U-ONE Génération II déterminent la vitesse et la position directement sur l'arbre d'application. Ils convertissent les informations relatives à la vitesse et à la position angulaire dans le transmetteur à fibre optique intégré en signaux optiques et les transmettent par un seul câble à fibre optique au module de commande U-ONE dans le tableau de distribution, sans interférence. Les unités de base conviennent aussi bien aux nouvelles installations qu'aux solutions de modernisation. Il n'est pas nécessaire d'ajouter des composants mécaniques tels que des réducteurs de vitesse, des réducteurs de distribution ou des accouplements de distribution. Fonctions des unités de base U-ONE(-SAFETY)-LWL Mesure sûre et précise de la vitesse et de la position de l'arbre d'application Conversion des données en signaux optiques Transmission au module de commande dans le tableau de distribution via un câble à fibre optique Mesure de la vitesse et de la position à l'aide d'un transmetteur FOC intégré Haute précision grâce au montage direct sans engrenage sur l'arbre d'application et haute résolution (13 bits singleturn / 15 bits multiturn) Transmission de signaux sans interférence aux modules de fonction dans le tableau de distribution via un seul câble à fibre optique (jusqu'à 1000 m) Grande fiabilité, même dans des conditions d'utilisation extrêmes Données techniques Tension d'alimentation 15-27 VDC Résolution Singleturn 13 bits (8192 pas par rotation) Multitour 15 bits (32768 rotations)
