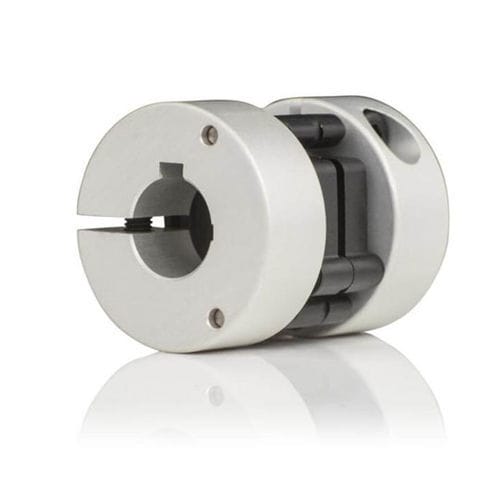

Accouplement rigide en torsion CPS

avec encodeurcompactsans jeu

Pour les attachements de codeurs avec un décalage accru (parallèle / axial) Sans jeu, résistant à la torsion, sécurisé et isolé Durée de vie prolongée des codeurs Différentes options de montage possibles Options : extra court, résistant à la rupture, course axiale réduite Description de l'appareil Les accouplements enfichables CPS, isolés et résistants à la corrosion, compensent un désalignement parallèle accru jusqu'à ±2 mm et un désalignement axial accru jusqu'à ±1,5 mm, prolongeant ainsi la durée de vie des codeurs. Les accouplements enfichables CPS sont disponibles en option avec des possibilités de montage sans accès latéral pour les grands diamètres d'alésage jusqu'à 40 mm ainsi que pour les arbres sans clavette (serrage). Données techniques Application de l'accouplement Compensation du désalignement axial Compensation du désalignement parallèle Isolation contre les courants existants dans les roulements/arbres Situations d'installation très confinées Arbres présentant un mouvement axial considérable (jusqu'à 10 mm) Précision de montage Désalignement radial : jusqu'à ±2 mm / désalignement axial : jusqu'à ±1,5 mm / désalignement angulaire : jusqu'à 1,5° Type d'accouplement Accouplement en aluminium avec plastique (isolé électriquement) Alésage côté entraînement max. Ø 40 mm avec rainure de clavette ou collier Alésage côté encodeur max. Ø 40 mm avec rainure de clavette ou collier de serrage Diamètre extérieur Ø 19-75 mm Résistance aux chocs 10 g (brièvement 100 g) Résistance aux vibrations 3 g (brièvement 20 g) Plage de température -30 °C à +80 °C Longueur totale 16-73 mm
