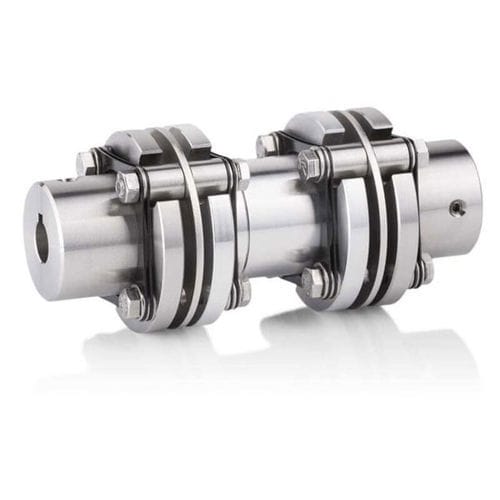

Accouplement flexible HKDS

avec encodeurà double articulationavec bague d'arrêt

Pour les fixations d'encodeurs nécessitant une sécurité fonctionnelle (PL e) Convient aux montages sur pied et aux fixations avec un décalage plus important Sans jeu, résistant à la torsion et à sécurité intégrée Durée de vie prolongée des codeurs Options : version isolée, version antidéflagrante Description de l'accouplement Les accouplements métalliques à disques multiples HKDS, résistants à la corrosion, compensent un désalignement parallèle jusqu'à 0,5° et un désalignement axial jusqu'à ±1,5 mm, prolongeant ainsi la durée de vie des codeurs. Il s'agit de composants de sécurité conformes à la norme DIN EN ISO 13849-2 (PL e) avec déclaration de conformité CE et conçus avec des facteurs de sécurité élevés pour la résistance à la fatigue et l'exclusion des défauts. En outre, les accouplements à double articulation de sécurité HKDS peuvent être utilisés pour mettre en œuvre des fixations de codeur à sécurité intégrée dans les zones dangereuses. Ils sont donc idéaux pour les conditions de fonctionnement extrêmes. Les accouplements à double articulation sont disponibles avec différentes longueurs de moyeu et différents diamètres d'alésage, ainsi qu'avec des accouplements isolés pour les fixations présentant un risque de courant d'arbre. Données techniques Application Compensation du désalignement axial Compensation du désalignement parallèle Points de fixation avec exigence de sécurité fonctionnelle (SIL/PL) Points de fixation en atmosphères potentiellement explosives (ATEX / IECEx) Isolation contre les courants existants dans les roulements/arbres Précision de montage Désalignement radial : jusqu'à ±0,5 mm / désalignement axial : jusqu'à ±1,5 mm
