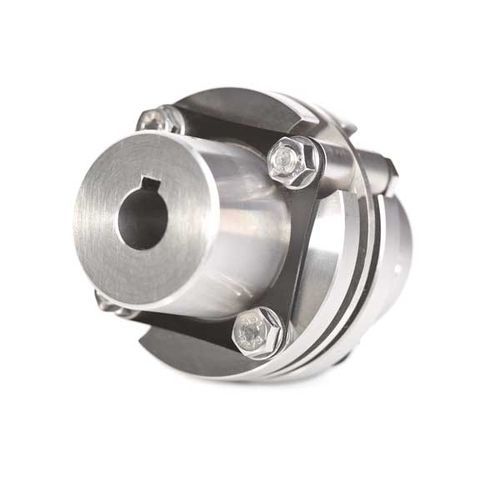

Accouplement flexible HKS series

avec encodeurcompactsans jeu

Pour les fixations de codeurs nécessitant une sécurité fonctionnelle (PL e) Convient pour les montages à bride avec un faible décalage Sans jeu, résistant à la torsion et à sécurité intégrée Durée de vie prolongée des codeurs Description de l'appareil Les accouplements métalliques à disques multiples HKS, résistants à la corrosion, compensent un désalignement angulaire jusqu'à 0,5° et un désalignement axial jusqu'à ±1 mm, prolongeant ainsi la durée de vie des codeurs. Il s'agit de composants de sécurité conformes à la norme DIN EN ISO 13849-2 (PL e) avec déclaration de conformité CE et conçus avec des facteurs de sécurité élevés pour la résistance à la fatigue et l'exclusion des défauts. En outre, les accouplements à simple articulation de sécurité HKS peuvent être utilisés pour mettre en place des fixations de codeur à sécurité intégrée dans les zones dangereuses. Ils sont donc idéaux pour les conditions de fonctionnement extrêmes. Les accouplements à simple articulation sont disponibles avec différentes longueurs de moyeu et différents diamètres d'alésage, ainsi qu'avec des accouplements isolés pour les fixations présentant un risque de courant d'arbre. Données techniques Application Compensation du désalignement axial Compensation du décalage angulaire Points de fixation avec exigence de sécurité fonctionnelle (SIL/PL) Points de fixation en atmosphères potentiellement explosives (ATEX / IECEx) Isolation contre les courants existants dans les roulements/arbres Précision de montage Décalage angulaire : jusqu'à 0,5° / désalignement axial : jusqu'à ±1 mm Alésage côté entraînement max. Ø 22 mm avec rainure de clavette Diamètre extérieur Ø 54 mm Résistance aux chocs 10 g (brièvement 100 g) Résistance aux vibrations 3 g (brièvement 20 g) Options mécaniques Isolation contre les courants de palier/arbre (type HKSI) Possibilité de fixation sur des diamètres d'arbre plus importants grâce à un arbre adaptateur
