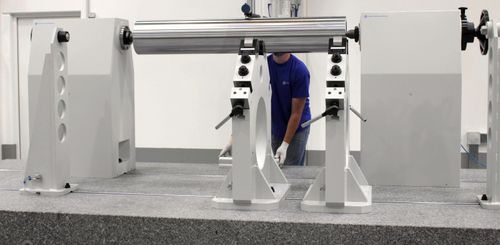

Système de mesure de concentricité

à calibre universelde tubesd'arbre

Réglable pour différents diamètres de roulement à l'aide de jauges. Pour des mesures de concentricité de haute précision sur des pièces symétriques en rotation telles que des arbres, des rouleaux et des tubes. La construction des blocs de rouleaux de précision JFA est conçue pour accueillir des pièces très lourdes. Ces instruments de précision peuvent également être utilisés en combinaison avec une paire de contre-pointes ou une tête de broche avec contre-pointe. Construction - structure rigide de support des rouleaux Le corps principal est en fonte ou en acier. Les supports de rouleaux sont en acier. La précision de fonctionnement des rouleaux à roulements de haute précision peut atteindre 0,002 mm. Avec des écrous en T finement affûtés en acier trempé. Les blocs de rouleaux de précision sont réglables avec des jauges. Ils peuvent être positionnés et serrés dans les rainures de guidage en T et de serrage des plaques de surface, par exemple. Construction - structure flottante de support des rouleaux La structure de support des rouleaux est perpendiculaire à l'axe de la pièce à usiner flottante. Le reste de l'exécution est décrit ci-dessus. Ces blocs de rouleaux de précision seront utilisés, si la longueur et le poids des pièces à usiner exigent le support de plus de deux roulements. Cela permet aux pièces dans la rotation à 0 - 360 ° de suivre la concentricité des roulements vers le côté. Les défauts de concentricité deviennent mesurables. La déviation de la pièce à usiner est éliminée. Ajustement du diamètre du roulement aux dimensions finales Les paliers à rouleaux peuvent être pré-ajustés selon des diamètres connus à l'aide de cales de réglage, de sorte que les pièces à usiner ayant des diamètres extérieurs différents peuvent également être alignées de manière très précise et égale à l'axe idéal.
