Station de mesure et de contrôle

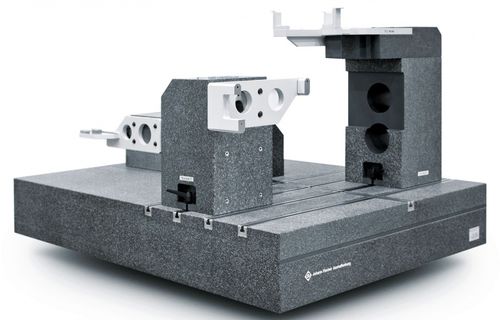

Station de mesure compacte et peu encombrante pour la fixation et l'étalonnage au micron près de jauges non identiques Construction / Fonctionnalité La plaque de base est en pierre dure naturelle et présente une surface supérieure finement rectifiée et rodée. Cinq fentes de guidage et de serrage en T sont ménagées dans la surface supérieure, les quatre fentes dans le sens transversal traversant la fente unique dans le sens longitudinal. Les fentes de guidage et de serrage en T servent à guider un étalon de référence et quatre étalons de réglage, qui sont ainsi de niveau et perpendiculaires les uns aux autres. Les cinq étalons sont également en pierre dure naturelle et sont équipés d'un système de transport et de support à coussin d'air, qui est amené dans l'espace de leur stand. Cela permet un déplacement et un positionnement manuels faciles et à faible usure. Des douilles et des supports de gabarit sont montés et ajustés de manière définie sur les surfaces de précision de l'étalon de référence et des étalons de réglage. Ils sont fabriqués en acier, recuit sous faible contrainte et revêtus pour être protégés contre la corrosion. Un cadre en acier soudé assure un support statiquement correct et sans contrainte de la station de mesure. Alignement de la surface supérieure à l'aide d'un niveau à bulle. Données techniques >Dimensions de la plaque de base : 2.000 x 1.5000 x 300 mm >Poids de la plaque de base : environ 2.600 kg >Planéité - Surface supérieure de la plaque de base : Planéité, parallélisme et perpendicularité des rainures de guidage et de serrage en T (taille nominale 14 mm H8 - DIN 650) les unes par rapport aux autres : 0,005 mm / 1.000 mm >Hauteur de travail : environ 900 mm
