Appareil de test de concentricité
manuelde paillassede précision

Appareil de test de concentricité - Johann Fischer Aschaffenburg - manuel / de paillasse / de précision
Appareil de test de concentricité - Johann Fischer Aschaffenburg - manuel / de paillasse / de précision
Appareil de test de concentricité - Johann Fischer Aschaffenburg - manuel / de paillasse / de précision - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de test
de concentricité
Mode de fonctionnement
manuel
Configuration
de paillasse
Autres caractéristiques
de précision

Description

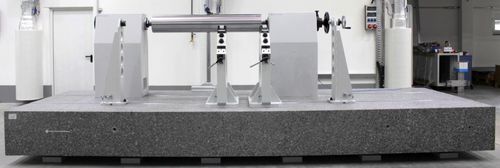

Maintien et mesure au micron près de grandes pièces symétriques en rotation - sans centre et entre les centres Superstructure / Fonctionnalité La base de la superstructure est formée par une plaque de base en pierre dure naturelle. Deux rainures de guidage et de serrage en T, plates et parallèles, en acier, sont intégrées dans la face supérieure finement rectifiée et rodée dans le sens longitudinal. Une paire de boogies à rouleaux de cale étalon est utilisée pour l'appui sans centre défini des pièces à mesurer. Les galets sont réglés à l'aide des cales-étalons de manière à ce que la hauteur nominale de l'axe des pièces à mesurer ne change pas, quel que soit le diamètre de l'appui des pièces. Equipés de ressorts en acier à rainure et languette et d'un système de transport à air comprimé dans la base, les boogies à rouleaux sont déplacés et positionnés à la main de manière conviviale et sans usure. Pour éviter un déplacement axial des pièces à mesurer dû à la rotation, deux butées axiales, conçues comme une construction stable en acier/soudé, sont prévues comme contre-porteurs. Une paire de contre-pointes avec des corps de base en fonte spéciale ainsi que des fourreaux et des ressorts rainurés en acier trempé servent à l'appui défini des pièces à mesurer entre les centres. Le serrage des pièces à mesurer est assuré par le réglage manuel d'un fourreau de la contre-pointe au moyen d'un volant à main. Comme les boogies à rouleaux de la cale-étalon, les contre-pointes sont également déplacées et positionnées par un système de transport à air comprimé. Un instrument exemplaire pour effectuer des tâches de mesure est un support de mesure avec une colonne réglable et un réglage fin, sur le bras de mesure duquel est fixé un comparateur ou un indicateur fin.

---
