Contre-poupée

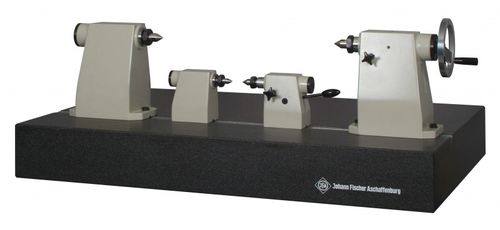

Pour l'utilisation avec les rainures en T des bancs de mesure et des plaques de surface afin de recevoir des pièces à rotation symétrique. Conception Les corps sont en fonte. Les surfaces d'appui sont finement grattés à la main. Les manchons de la contre-pointe, les ressorts à fente et les centres remplaçables à 60° sont en acier trempé. Les contre-pointes sont équipées de ressorts à fente en acier trempé. Chaque contre-pointe est équipée d'un centre 60°. Les centres 60° sont équipés d'écrous d'extraction. Il y a une contre-pointe avec un point central fixe et une contre-pointe avec un point central réglable. Cette contre-pointe peut être réglée par un volant ou un levier manuel. Les contre-pointes peuvent être positionnées dans des rainures en T selon la norme DIN 650. Jusqu'à une hauteur centrale de 300 mm, les contre-pointes sont serrées avec un levier de serrage à poussoir. Les contre-pointes d'une hauteur centrale de 250 mm et plus sont équipées de vis supplémentaires. Conception avec levier à main Le centre d'une contre-pointe est monté sur ressort et peut être réglé par un levier à main. Ce modèle peut être choisi pour les contre-pointes d'une hauteur de centre allant jusqu'à 300 mm. Conception avec volant à main Le centre d'une contre-pointe est réglable par un volant à main autobloquant. Ce modèle est particulièrement adapté au serrage sensible de pièces lourdes ou de pièces facilement déformables. Précision Hauteur et parité latérale de l'axe des centres par rapport aux faces de base des contre-pointes ainsi qu'aux faces de guidage des ressorts à fente trempés et rectifiés. >0,002 mm, modèle levier à main, No. 312 01 0 >0,002 mm, modèle de volant à main, No. 314 01 0 >0,012 mm, modèle levier à main, No. 312 11 0 >0,012 mm, modèle de volant à main, No. 314 11 0
