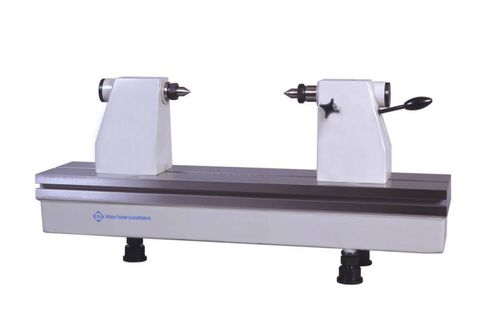

Appareil de test de concentricité

de surfaceindustrielde paillasse

À utiliser pour le serrage précis de pièces à symétrie de révolution, par exemple pour effectuer des mesures en continu. Sur la base des centres d'établi JFA, nous concevons des systèmes de mesure individuels, des systèmes de mesure complets pour l'application liée à la production ou la salle de mesure fine. Pour plus d'informations et d'exemples, veuillez consulter la rubrique spéciale "systèmes de mesure sur mesure". Construction du banc d'essai Le banc d'essai est fabriqué en fonte ou en pierre naturelle dure - le granit. Il est équipé d'un guidage en T de longueur moyenne et d'une fente de serrage selon DIN 650 nominal 14 H8. La surface de mesure du banc d'essai en fonte est grattée à la main et finement touchée. Le granit du banc d'essai en pierre naturelle dure est rectifié et lissé à la main. Planéité des surfaces de mesure selon les exigences du client. Dimensions des bancs d'essai en fonte 800 x 200 - 1000 x 220-1200 x 200 - 1500 x 250 - 2000 x 300 mm. Autres dimensions disponibles sur demande. Dimensions des bancs d'essai en pierre dure naturelle - granit 1000 x 300 - 1200 x 300 - 1600 x 300 - 2000 x 400 - 2500 x 600 mm, ou au choix. Rainures en T, trous taraudés, inserts filetés et côtés extérieurs finement usinés supplémentaires selon les besoins. Stockage du banc d'essai Soit sur des jeux de tables, soit sur des socles en acier. Des inserts à billes en acier sont inclus sur la face inférieure des bancs de mesure.
