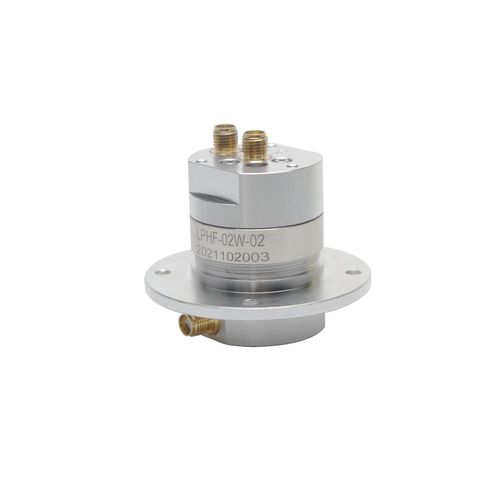

Collecteur tournant à capsule LPHF-02W-2

pour antenne radarpour applications marinespour applications militaires

Les joints tournants haute fréquence comprennent les joints tournants coaxiaux, les joints tournants à guide d'ondes, les joints tournants à guide d'ondes coaxiaux. Ils peuvent également être appelés bagues collectrices haute fréquence ou bagues collectrices radiofréquence. Ces bagues collectrices sont spécialement conçues pour les signaux haute fréquence/ radiofréquence LPHF-02W-2La vitesse de ce produit peut atteindre 200rpm, la durée de vie >5 millions, CH1:DC-18GHz,vswr<1.5,CH2:DC-10GHz,vswr<2.4, les deux canaux ont une fréquence plus élevée, la performance a un avantage sur les pairs, et ce modèle peut répondre à la manière de sortie radiale de l'extrémité du stator du client pour réduire la limitation de l'espace axial. Spécifications Canal CH1 CH2 Couple de démarrage 0.05Nm@ température ambiante Interface Tpe SMA-F(50ohm) SMA-F(50ohm) Couple de rotation continu 0.05Nm@ température ambiante Vitesse de rotation, Max. 250rpm Gamme de fréquence DC-18GHz et DC-10GHz Durée de vie ≥ 5 millions de révolutions Puissance de crête, Max. 1000W Matériau du boîtier en aluminium Puissance moyenne, Max 60W@4.5GHz & 10W@4.5GHz Perte d'insertion, Max 0.5dB /0.54dB Température de fonctionnement -45~+70*C
