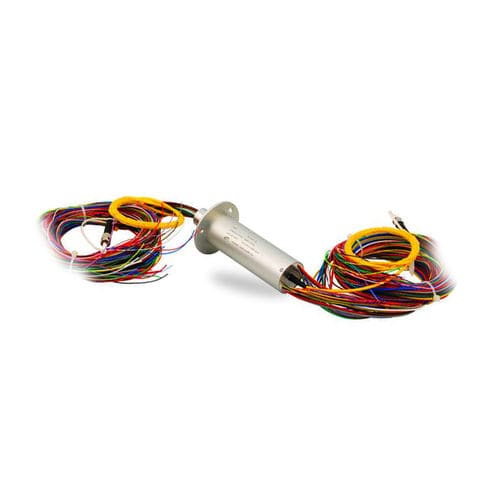

Collecteur tournant électro-optique LPC-0910-3502-FO01
à capsulepour la robotiquepour antenne radar

collecteur tournant électro-optique
collecteur tournant électro-optique
collecteur tournant électro-optique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
électro-optique
Construction
à capsule
Applications
pour la robotique, pour antenne radar, pour applications militaires, pour applications de vidéosurveillance, pour applications industrielles, pour plate-forme pétrolière, médical
Matériau*
alliage d'aluminium
Autre caractéristique
compact, IP54, avec contacts en or
Tension

240 V

Courant primaire

10 A

Vitesse de rotation

Max: 100 rpm
(628 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Nombre de canaux

45 unit

Description

JINPAT LPC-0910-3502-FO01 est une bague collectrice de haute précision de conception compacte. Avec un joint rotatif optique intégré, ce modèle de bague collectrice est capable de transmettre la puissance, les signaux et les signaux optiques. Ce modèle de bague collectrice adopte un alliage d'aluminium comme matériau de boîtier et un métal précieux comme matériau de contact. Grâce à des techniques de construction et de fabrication spéciales, le LPC-0910-3502-FO01 présente une grande capacité d'anti-interférence et garantit une perte de données extrêmement faible. Il est très lisse pendant la rotation, et ne produit donc pratiquement aucun bruit électrique. Le LPC-0910-3502-FO01 adopte une technique avancée dans le domaine, et est bien accueilli par les clients. Ce collecteur optique à capsule est adapté aux appareils électriques ayant besoin de transmettre des signaux optiques. Circuits - 9circuits* 10A, 35circuits*2A, 1* Fibre Tension de fonctionnement - 240 VDC Rigidité diélectrique - Entre circuits≥500V@50Hz Isolation - 100MΩ@100VDC Bruit électrique - ≤15mΩ Vitesse de travail - 0~100 rpm Contact - Métal précieux Boîtier - Alliage d'aluminium Taille du fil - AWG17# /28# Longueur du fil conducteur - Rotor:1000±5 mm Stator:1000±5 mm Longueur du fil de fibre - Rotor:800±5 mm Stator:800±5 mm Longueur d'onde - 1310-1650mm Perte d'insertion - <2dB Perte de retour - >40dB Type de fibre optique - monomode Type de connecteur - ST Température : -40°C~+85°C Humidité - ≤60%RH IP - IP54

---
