Collecteur tournant à capsule LPC-06F
pour table rotativepour caméraen plastique

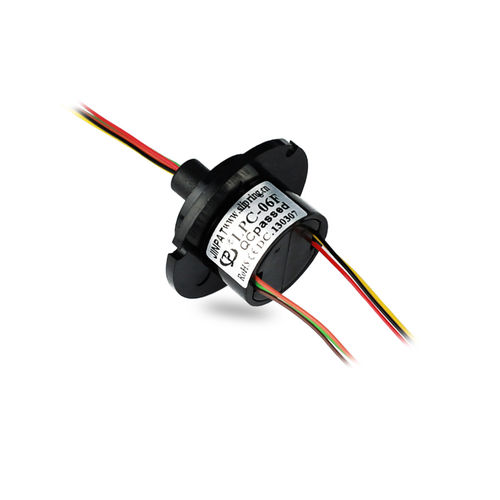

Collecteur tournant à capsule - LPC-06F - JINPAT Electronics Co., Ltd. - pour table rotative / pour caméra / en plastique
Collecteur tournant à capsule - LPC-06F - JINPAT Electronics Co., Ltd. - pour table rotative / pour caméra / en plastique
Collecteur tournant à capsule - LPC-06F - JINPAT Electronics Co., Ltd. - pour table rotative / pour caméra / en plastique - image - 2
Collecteur tournant à capsule - LPC-06F - JINPAT Electronics Co., Ltd. - pour table rotative / pour caméra / en plastique - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Construction
à capsule
Applications
pour table rotative, pour caméra
Matériau
en plastique
Autre caractéristique
compact, avec contacts en or, à faible couple, à haute vitesse, économique
Tension

240 V

Courant primaire

2 A

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 300 rpm
(1 885 rad.min-1)

Nombre de canaux

6 unit

Description

Description Cette unité peut être utilisée dans tout système électromécanique qui nécessite une rotation continue et sans contrainte lors du transfert d'énergie ou de données d'une structure fixe à une structure rotative. On l'appelle aussi interface électrique rotative, collecteur, pivot ou joint tournant électrique. Il peut améliorer les capacités électromécaniques, simplifier la conception du système, éliminer les dommages éventuels pendant la rotation. Il s'agit d'un appareil clé de diverses tables de travail rotatives de précision, d'un instrument de test électrique, d'un instrument de fabrication et de contrôle de processus. La bague collectrice de capsule LPC-06F est une unité standard, disponible sur étagère, qui utilise des contacts en or à l'interface rotative. Des fils de plomb codés par couleur sont utilisés à la fois sur le stator et le rotor pour simplifier les connexions électriques. Grâce à la conception de chaque bague en V à 90°, le LPC-06F offre un fonctionnement plus souple, un couple plus faible et un bruit électrique plus faible que les bagues collectrices concurrentes. Il est disponible en modèles de 1 à 6 circuits. Caractéristiques 6 modèles de circuits 2 ampères, 240 VAC /DC par circuit. Assemblage de précision pour une durée de vie en rotation exceptionnelle Vitesses jusqu'à 300 tours/minute Taille compacte 19,7MM Longueur Contacts dorés sur or Plomb de cuivre flexible, codé par couleur, argenté et toronné Manipulation supérieure des signais de contrôle de bas niveau Avantages ♦ - Un faible couple minimise le budget de couple du système ♦ - Une conception compacte pour s'adapter à l'espace le plus exigeant ♦ - Fonctionnement harmonieux ♦ - Faible bruit électrique ♦ - Expédition rapide selon votre besoin urgent ♦ - Rotation continue à 360 ♦ - Capacité de transfert à haut débit ♦ - Expédition rapide Spécifications Vitesse de fonctionnement - 0-300 tr/min Nombre de circuits - 6 Tension - 240 VAC/DC Courant nominal - 2 ampères par circuit Plage de température -20°C à +60°C

---
