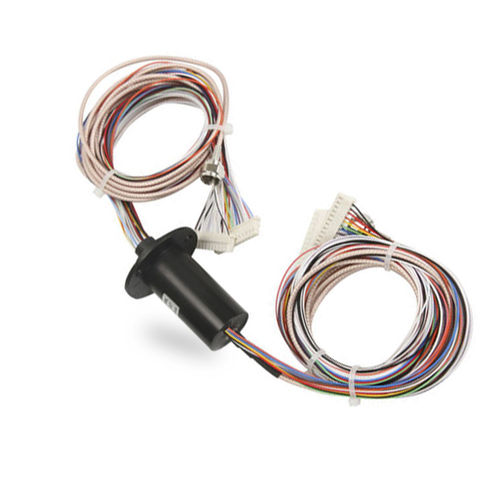

Collecteur tournant électrique LPC-1C2402

à capsuleà haute vitesse

La bague collectrice haute fréquence est un produit spécialement développé pour répondre à la transmission de signaux numériques ou analogiques en série à grande vitesse. Cette série de produits prend en charge la transmission de signaux haute fréquence, et prend également en charge la transmission mixte du signal haute fréquence et du signal de commande 24V, du signal de communication, de l'alimentation électrique, du milieu fluide. Le signal haute fréquence adopte une tête de structure coaxiale RF à impédance caractéristique de 50/75Ω. Caractéristiques Contact en or sur le matériau de contact, qui peut répondre à la durée de vie de 100 millions de révolutions La conception de la rainure en V à 90 degrés peut tourner à 360 degrés de manière fluide et illimitée, avec un faible couple, une faible usure et un faible bruit électronique Résistance au vieillissement et aux hautes températures Spécifications Électricité et électronique - Mécanique Circuits - total 24circuits 24*2A - Vitesse de rotation - 0~300rpm Tension nominale - 240 VAC/DC - Matériau des contacts - Or à or Rigidité diélectrique - 500VAC@50Hz(P) 300VAC@50Hz(S) - Matériau du boîtier - Plastiques techniques Résistance de l'isolation - ≥100MΩ@500VDC (P) ≥100MΩ@100VDC (S) - Longueur du fil - Stator : 250mm Rotor : 250mm Taille du fil conducteur - AWG28 Environnement - Autres Température - -20°C~+60°C - Durée de vie - Personnalisable Humidité - ≤60%RH - Remarque : "P" signifie alimentation, "S" signifie signal Grade de protection - Personnalisable Paramètres coaxiaux Modèle de connexion - BNC/SMA - Plage de fréquence - 0-3GHz Impédance spécifique - 50/75Ω - Matériau du boîtier - Laiton Perte d'insertion - <1,2dB - Matériau des contacts - Métal précieux Perte d'insertion-WOW - <0,1dB - Taille du câble - RG316/RG179 VSWR - <1,6 - Longueur du câble - Stator : 250mm VSWR-WOW - <0.1 - Rotor : 250mm
