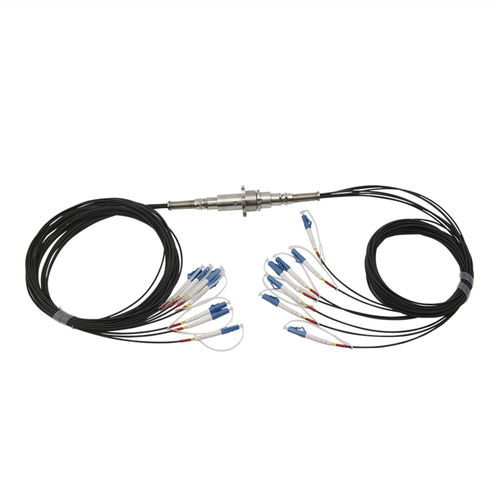

JINPAT : un nouveau joint rotatif en fibre optique à un prix raisonnable
Les joints tournants à fibres optiques (FORJ) sont l'équivalent optique des bagues collectrices électriques. Ils permettent la transmission ininterrompue de signaux optiques tout en tournant autour de leur axe.
Les options les plus rentables et les plus efficaces en termes de taille sont les modèles à canal unique. Comme la fibre optique offre une bande passante presque infinie, vous pouvez multiplexer les signaux dont vous avez besoin et les faire passer par une seule fibre. Les trois bandes spectrales les plus utilisées sont 850 nm, 1310 nm et 1550 nm.
Feature:
Utilisation de la transmission de signaux lumineux, pas de fuite électromagnétique
Bonne étanchéité
Résistance aux interférences électromagnétiques
Pas de transmission par contact, pas d'usure
Longue vie
Pas de frottement, peut être utilisé dans un environnement inflammable et explosif
Peut être utilisé dans un environnement naturel extrême
Interférence de courant magnétique élevé, peut également fonctionner normalement
Spécifications
Types de fibres - SM ou MM - Vitesse maximale - 300 tr/min
Numéro de la chaîne - 7
Style de l'emballage - Des queues de cochon aux deux extrémités
Gamme de longueurs d'onde - "SM : 1310-1550nm MM : 850/1300nm" -
Poids, environ - 200g
Perte d'insertion - <4dB -
Types de vestes - 2,0 mm
Ondulation de la perte d'insertion - <2dB -
Types de connecteurs - FC/SC/ST/LC
Perte de rendement - "SM : ≥45dB MM : ≥30dB" -
Cycle de vie estimé - >100 millions de révolutions
Diaporama - ≥50dB -
Vibration - MIL-STD-167-1A
Puissance optique maximale - 23dBm -
Chocs mécaniques - MIL-STD-810G
Température de fonctionnement - -50°C~+80°C -
Cote IP - IP65 ou IP67
---
