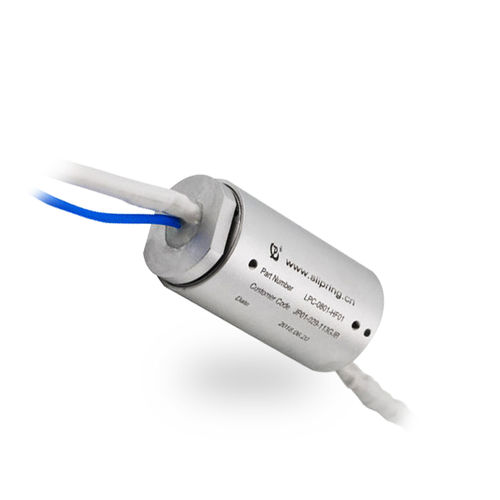

Collecteur tournant à capsule LPC-0801-HF01en aluminium anodiséavec contacts en or
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Construction
- à capsule
- Matériau
- en aluminium anodisé
- Autre caractéristique
- avec contacts en or
- Tension
Max: 28 V
Min: 0 V
- Courant primaire
Max: 5 A
Min: 1 A
- Vitesse de rotation
Max: 100 rpm
(628 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Nombre de canaux
Max: 9 unit
Min: 1 unit
Description
Numéro de pièce : LPC-0801-HF01-HF01
Circuits : 8 circuits * 1A, 1 circuit *HF *Signal
Partie électrique
Tension de fonctionnement : 28VDC Rigidité diélectrique : 500VAC@50Hz
Isolation : 500MΩ@500VDC Bruit électrique : ≤15mΩ
Vitesse de travail : 0~100 tr/min Contact:Or à Or
Logement : Alliage d'aluminium
Taille du fil : AFSP-250-2*0,15mm² Fil torsadé blindé (φ1.5)
Longueur du câble : Rotor:800±10mm Stator:800±10mm
Couple : ≤0.4N.m Poids : ≤200g
Température : -55°C~+70°C Humidité : ≤95%RH
IP54 Durée de vie : 5 millions de tours
Pièce HF
Caractéristique Résistance : 50Ω Perte d'insertion : ＜0.5dB
Variation de la perte d'insertion : ＜0.1dB VSWR : ＜1.4
Variation de phase : ＜1° Plage de fréquence : DC-18GHz
Logement : Taille du fil en laiton : TFLEX405
---
