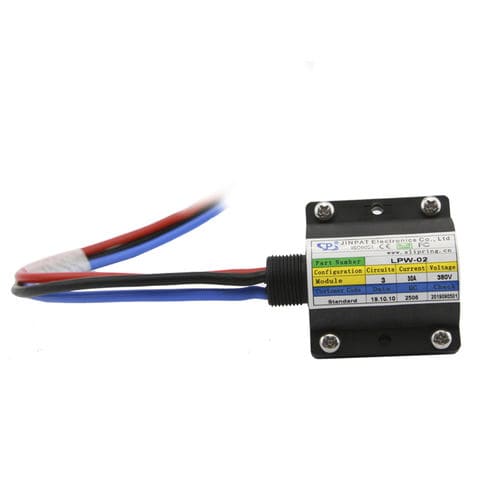

Collecteur tournant électrique LPW-02

pour montage d'éolienneanalogique

Circuits 3 circuits Électronique et électrique 3@30A 380VAC/DC Mécanique 0-100 tr/min Environnement -35°C~ +80°C IP43 La vie >20 millions de tours Description Cette unité peut être utilisée dans tout système électromécanique qui nécessite une rotation continue et sans contrainte tout en transférant de l'énergie ou des données d'une structure fixe à une structure rotative. On l'appelle aussi interface électrique rotative, collecteur, collecteur, pivot ou joint tournant électrique. Il peut améliorer la capacité électromécanique, simplifier la conception du système, éliminer les dommages éventuels pendant la rotation. Il est constamment étendu afin de répondre aux évolutions en matière de transmission de signaux et de données. JINPAT a mis au point un standard programmé com-prehensile qui est en mesure d'offrir des solutions optimales. La norme programmée permet la création de corps de bague collectrice d'un nombre quelconque de pôles jusqu'à 100 pour la puissance et les courants de données/signal. Les corps de bague collectrice peuvent être fournis soit sous forme de corps de bague collectrice ouverts à construire selon les besoins du client, soit dans un boîtier en plastique ou en tôle résistant aux chocs. Caractéristiques ♦ - 3 modèles de circuits ♦ - Données électriques ♦ - Compatible avec les protocoles de bus de données ♦ - Les unités scellées sont également disponibles ♦ - Contrôle et transmission des données ♦ - Câblage et nombre max. de pôles ♦ - Plus de détails techniques ♦ - Volume de livraison ♦ - Fils de plomb flexibles, codés par couleur, argentés et isolés ♦ Les coussinets de précision satisfont ou dépassent les exigences de durée de vie pour la plupart des applications commerciales. Avantage ♦ - Signaux numériques jusqu'au maximum. 500 kB ♦ - Ampérages jusqu'à 30 A et volts jusqu'à 380VAC ♦ - Diamètres > 10 m à grande vitesse de rotation ♦ Conditions d'exploitation extrêmes Option ♦ - Palier renforcé ♦ - Transmission par tube et par rotation ♦ - Chauffage ♦ - Bouchon de ventilation
