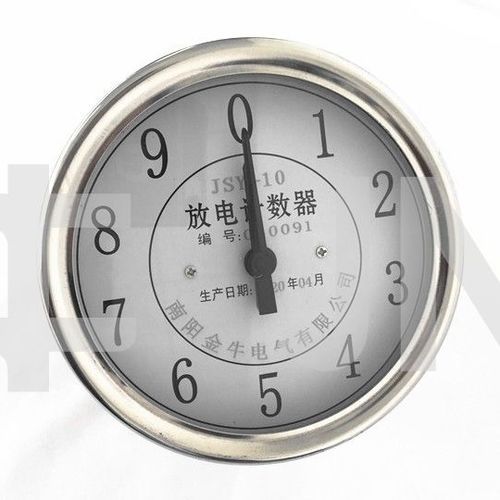

Compteur de coups de foudre Jsy-10

analogique

Les compteurs de décharge JS8 et js8a (ci-après dénommés compteurs) sont connectés en série sous le parafoudre pour enregistrer le nombre d'actions du parafoudre. Le JS8 est compatible avec les niveaux de tension 6kv-220kv. Le parafoudre Js8a de type valve est capable de supporter des tensions de 330kV et plus. Les conditions environnementales du lieu d'utilisation sont les mêmes que celles du parafoudre connecté. L'altitude ne dépasse pas 4000 mètres et la température ambiante est de - 40 ℃ - + 40 ℃. L'appareil ne convient pas aux endroits où les parties métalliques et isolantes sont gravement corrodées, où la pollution est importante et où les vibrations sont violentes. structure et performances Le compteur de décharge est principalement composé d'une pièce de soupape, d'un pont redresseur au silicium, d'un condensateur, d'un compteur électromagnétique et d'autres composants. Il utilise l'énergie (courant d'impulsion et courant à fréquence industrielle) passant par le parafoudre pour prendre la tension sur la pièce de soupape (résistance non linéaire), charger le condensateur dans un sens à travers le pont redresseur au silicium, et décharger la bobine du compteur électromagnétique avec du courant continu pour que le compteur s'arrête une fois, enregistre une fois et enregistre le nombre d'actions.
