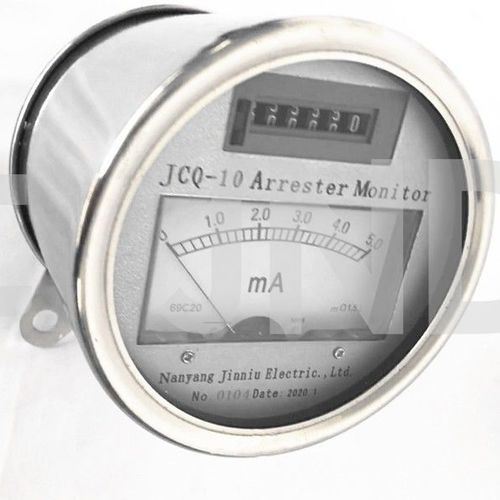

Appareil de surveillance de courant Jcq-10

pour la détection de fuitespour paratonnerre

Le moniteur de parafoudre de type Jcq-10 est un dispositif connecté en série sous le parafoudre pour détecter le courant de fuite et enregistrer les temps d'action du parafoudre. Il est utilisé pour les parafoudres à oxyde de zinc dont le niveau de tension est inférieur ou égal à 500kV. Les conditions environnementales utilisées sont les mêmes que celles du parafoudre connecté. Le contrôleur de parafoudre est doté d'une fonction de comptage électromagnétique, d'une indication de l'aiguille de courant et d'une résistance aux vibrations. structure et performance Le moniteur est principalement composé d'une plaque de soupape, d'un redresseur, d'un condensateur, d'une résistance, d'une inductance, d'un circuit de déclenchement, d'un protecteur, d'un circuit de comptage, d'une quantité de compteur électromagnétique, d'un ampèremètre à aiguille magnétoélectrique, d'un circuit de mesure et de conversion du courant, d'un composant et d'une enveloppe. En utilisation normale, le courant de fuite du parafoudre est directement affiché par l'instrument à aiguille magnétoélectrique, et la plage de l'aiguille est divisée en deux niveaux, 0-5ma et 0- 2mA, la plage d'indication est divisée en deux vitesses, 0-5ma et 0-2ma, la plage d'indication est divisée en deux vitesses, 0-5ma et 0-2ma, la plage d'indication est divisée en deux vitesses, 0-5ma et 0-2mA, lorsque la vitesse est de 0-10mA, le tube émetteur de lumière est allumé, lorsque le parafoudre I agit, la technologie d'accumulation du compteur électromagnétique, après que l'affichage est plein, le retour automatique à zéro pour continuer le comptage de l'accumulation, le travail de cycle infini, ne pas effacer le zéro !
