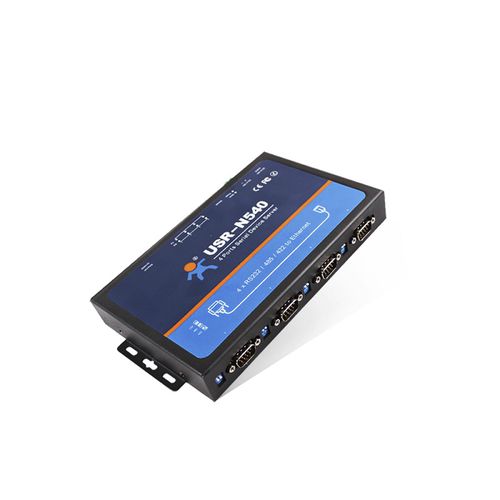

USR-N540 est un convertisseur série-IP à 4 ports. Le convertisseur série vers IP USR-N540 peut réaliser une transmission transparente bidirectionnelle entre RS232/RS485/RS422 et le réseau.
● Convertisseurs série vers IP à 4 ports RS-232/422/485
● L'alimentation accepte une large plage d'entrée de tension DC 9-36V
● Supporte le serveur/client TCP, le serveur/client UDP, le client https, le COM virtuel
● Prise en charge de Modbus RTU vers Modbus TCP
● Prise en charge du contrôle de flux CTS/RTS, XON/XOFF
● Prise en charge de 4 ports série RS-232, RS-485/422 3IN1 vers 1 interface Ethernet auto-adaptative 10/100Base-T(X)
● Configuration via la page du serveur Web, les commandes AT et l'utilitaire Windows
Informations sur le système
Processeur - Cortex-M4
Fréquence de base - 120MHz
Flash - 512K octets
Ethernet
Numéro de port - 1
Standard d'interface - RJ45 à 8 broches
Débit - 10/100 Mbps, MDI/MDIX, commutation automatique entre connexion croisée et directe
Protection - Isolation électromagnétique 2KV, blocage de l'isolation de la coque
Protocole réseau - IP,TCP,UDP,DHCP,DNS,https,ARP,ICMP,Web socket,httpsd client
Tampon de réception - Max 16k octets de tampon
Série
Nombre de ports - 4 (Chaque port peut fonctionner comme RS-232, RS-485 et RS-422, peut fonctionner en même temps)
Norme d'interface - RS-232 : Type de broche DB9, RS-485 : 2 fils (A+,B-), RS-422 (A,B,Y,Z)
Bits de données - 5,6,7,8
Bit d'arrêt - 1,2
Bit de contrôle - Aucun,Pair,Impair,Espace,Marque
Débit en bauds - 600bps ~ 230.4Kbps
Contrôle de flux - RTS/CTS XON XOFF
Tampon - Envoi et réception de 2k octets respectivement
Protection - RS-485 : anti-statique 2KV, protection contre la foudre
Résistance Pull-up et Pull-Down RS-485 - 2.2 KΩ
Logiciel
Série virtuelle(USR-VCOM) - Windows 2000 ou supérieur (32 bits/64 bits)
Configuration - Page web intégrée, logiciel de configuration de l'ordinateur, commande série
