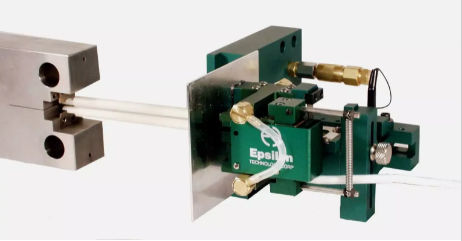

Appareil de test de déplacement d'ouverture de fissure 3548

industrielclipsableà température élevée

Ces jauges COD se montent sur un support refroidi à l'eau, qui est monté sur la découpe latérale du four ou avec des supports de cadre de charge en option. La version à température standard (jusqu'à 1200°C) est fournie avec des tiges en alumine de haute pureté. L'option haute température est fournie avec des tiges de carbure de silicium de qualité alpha. Les tiges sont fabriquées sur commande à la longueur requise pour votre four. Les supports de montage peuvent être intégrés dans la découpe du four. Epsilon peut également fournir des supports de montage de cadre de charge en option pour s'adapter à votre cadre d'essai. Les bords de contact de l'échantillon d'essai doivent être légèrement arrondis (pas de bords tranchants) pour une meilleure performance avec ce modèle. Les extensomètres du modèle 3548COD sont des dispositifs à jauge de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauge de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai. L'électronique de conditionnement du signal pour l'extensomètre est généralement incluse dans le contrôleur de la machine d'essai ou peut souvent être ajoutée. Dans ce cas, l'extensomètre est livré avec le connecteur et le câblage appropriés pour se brancher directement sur l'électronique. Pour les systèmes ne disposant pas de l'électronique requise, Epsilon peut fournir une variété de solutions, permettant à la sortie de l'extensomètre d'être connectée à des cartes d'acquisition de données, des enregistreurs de graphiques ou d'autres équipements. Excitation : 5 à 10 VDC recommandé, 12 VDC ou VAC maximum. Sortie : 2 à 4 mVW, nominal, selon le modèle Linéarité : <0,15% de la plage de mesure à pleine échelle, selon le modèle Plage de température : Standard (-ST) est à 1200 °C (2200 °F), optionnel (-HT) 1600 °C (2900 °F) Câble : Câble intégral, ultra-flexible, 2,5 m (8 ft) standard Force de fonctionnement : 30 g typique
