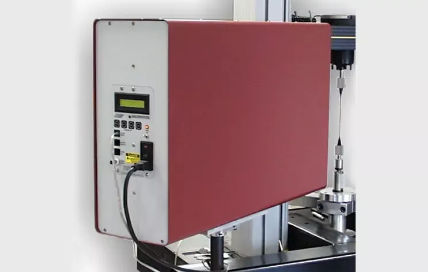

Extensomètre laser LE series

Les extensomètres modèles LE-05 et LE-15 mesurent la déformation optiquement, sans contact avec l'échantillon, en utilisant la technologie des diodes laser. Les extensomètres sont autonomes et portables. Ils peuvent être interfacés avec une variété de machines d'essai et de systèmes d'acquisition de données en utilisant la sortie analogique ±10V ou le port série bidirectionnel RS-232. Le fonctionnement peut être local ou à distance. Un écran numérique est inclus. Le faisceau de balayage est toujours perpendiculaire à l'échantillon, contrairement à la plupart des extensomètres laser. Cela élimine les erreurs lors de l'observation à travers des fenêtres dans les chambres. Cela minimise également la sensibilité à la distance entre l'extensomètre et l'échantillon. Comme l'appareil mesure la lumière réfléchie, aucun récepteur n'est nécessaire derrière l'échantillon. Plage de mesure : LE-05 : 8 à 127 mm (0,3 à 5 pouces) ; LE-15 : 8 à 381 mm (0,3 à 15 pouces) Résolution max. Résolution : LE-05 : 0,001 mm (0,0001 pouce) ; LE-15 : 0,01 mm (0,001 pouce) Linéarité1 : LE-05 : ±0,01 mm (±0,0004 pouces) ; LE-15 : ±0,04 mm (±0,002 pouces) Répétabilité1 : LE-05 : ±0,005 mm (±0,0002 pouces) ; LE-15 : ±0,04 mm (±0,002 pouces) Vitesse de balayage max. Vitesse de balayage : 100 scans/seconde Distance cible : Deux valeurs préréglées en usine sélectionnables entre 254 et 457 mm (10 et 18 pouces) Les valeurs par défaut sont : LE-05 : 305 et 381 mm (12 et 15 pouces) LE-15 : 381 et 457 mm (15 et 18 pouces) Suppression du zéro : La lecture peut être réglée sur zéro n'importe où dans la plage de mesure Orientation de la ligne de balayage : Verticale Calcul de la moyenne du balayage : Calcul de la moyenne de la fenêtre mobile sur un nombre sélectionnable de balayages Sortie analogique : 16 bits, ±10 VDC standard
