Appareil de test de déflexion

de comparateur à cadranpour l'industrie électroniqueà contact

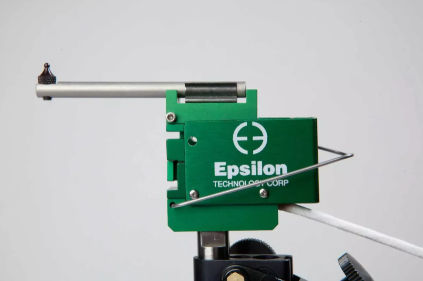

La déflexion est mesurée à l'aide d'un bras unique doté d'une pointe de contact sphérique, similaire à celle d'un comparateur. La construction à jauge de contrainte en pont complet fournit une sortie électrique compatible avec toute électronique conçue pour un transducteur à jauge de contrainte. La base magnétique fournie avec la jauge peut être montée sur la surface de référence souhaitée, qu'elle soit fiat ou ronde. La pointe peut alors être positionnée pour mesurer la déformation rencontrée pendant l'essai. La base magnétique ne peut être utilisée que pour les essais à basse et moyenne température. Les essais à température élevée nécessitent des considérations supplémentaires en matière de support. Tous les modèles sont équipés d'un bras à ressort qui peut se détacher en cas de déplacement excessif, protégeant ainsi la jauge de tout dommage. Le bras supérieur exerce une petite force de ressort contre l'échantillon, qui est suffisante pour permettre un essai cyclique dynamique si on le souhaite, mais suffisamment légère pour ne pas influencer l'essai. Ces unités sont livrées en standard avec le bras réglé pour mesurer les déflexions vers le bas lorsqu'elles sont orientées en position verticale. Ils peuvent être utilisés à l'envers ou dans n'importe quelle orientation. Ils peuvent également être configurés avec le bras de l'extensomètre à ressort vers le bas. Spécifiez-le si vous le souhaitez. Notez que les plages de mesure indiquées correspondent au déplacement total. Les extensomètres modèle 3540 sont des dispositifs à jauge de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauge de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai. L'électronique de conditionnement du signal pour l'extensomètre est généralement incluse dans le contrôleur de la machine d'essai ou peut souvent être ajoutée.
