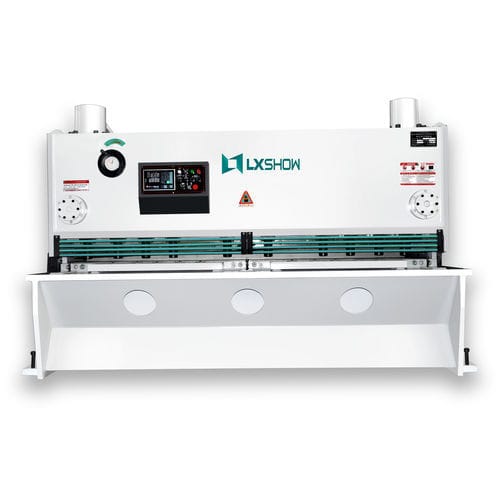

Cisaille hydraulique QC11Y

à tôle

Après le cisaillement, les cisailles doivent pouvoir garantir la rectitude et le parallélisme de la surface de cisaillement des cisailles, et minimiser la déformation des plaques pour obtenir des pièces de haute qualité. La lame supérieure de la cisaille est fixée sur le porte-outil, et la lame inférieure est fixée sur la table de travail. Une bille de support est installée sur la table de travail afin que le matériau en feuille ne soit pas rayé lorsqu'il glisse dessus. La butée arrière est utilisée pour le positionnement de la plaque, et la position est réglée par le moteur. Le cylindre de presse sert à presser la plaque pour l'empêcher de bouger pendant le cisaillement. Le garde-corps est un dispositif de sécurité destiné à prévenir les accidents du travail. Le retour s'effectue généralement à l'azote, qui est rapide et dont l'impact est faible. Mode de coupe du porte-outil : rail de guidage roulant à trois points d'appui (arbre excentrique inférieur, arbre de support avant, arbre excentrique supérieur), le porte-outil se déplace en ligne droite. Champ d'application : cisaillement de grandes et moyennes plaques ultra-longues de plus de 10 mm, la précision de la surface de cisaillement nécessite un travail important. Dispositif de retour du porte-outil : accumulateur à vessie, retour à l'azote, stable et fiable.
