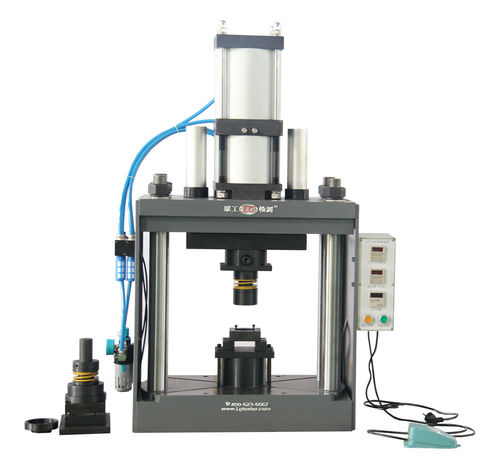

Système de préparation d'échantillons automatique LGZY-30TBT

d'emboutissage profond

Tout d'abord, description de l'appareil : Afin d'atteindre l'objectif de préparation d'échantillon rond de tasse d'emboutissage, notre société fournit un alimentateur de filière pneumatique, qui répond aux exigences de GBT24183-2021 "Metallic Materials-Sheet and strip-Earing test", pour produire des disques ronds φ60mm, et la gamme d'épaisseur de la préparation d'échantillon est de 0,15 -3mm. Utilisation d'une source d'entraînement unique pour entraîner plusieurs composants en même temps, ce qui présente les caractéristiques d'un rythme de traitement unifié, d'une précision de traitement élevée et d'une efficacité de traitement améliorée. Deuxièmement, le schéma de structure : Le dispositif comprend le corps de base, la partie d'entraînement, la partie de guidage, le système pneumatique, le système de contrôle électrique, le composant du moule inférieur, les pièces de montage du composant du moule supérieur, etc. Pendant le fonctionnement, il suffit de faire passer manuellement l'échantillon de bande coupé à 100 mm de large à travers la matrice de pressage et de cliquer sur le bouton "interrupteur à pied" pour lancer l'opération de découpage. Troisièmement, les principaux paramètres techniques : 1. Pression de travail : 250KN ; 2. Force d'avance rapide : 8.5KN ; 3. Force de retour : 6.6KN ; 4. Course totale du piston : 200mm ; 5. Course de force : 35mm ; 6. Cycle de travail : 3.2 secondes/temps ; 7. Vitesse de descente : 100mm/S ; 8. Temps de maintien de la pression : défini arbitrairement ; 9. Mode de fonctionnement : interrupteur à pied ; 10. Consommation d'air : 11L/temps ; 11. Pression de la source d'air : 0.7MPa ; 12. Espacement des colonnes : 480mm ; 13. Hauteur de fermeture : 380mm ;
