Synthèse

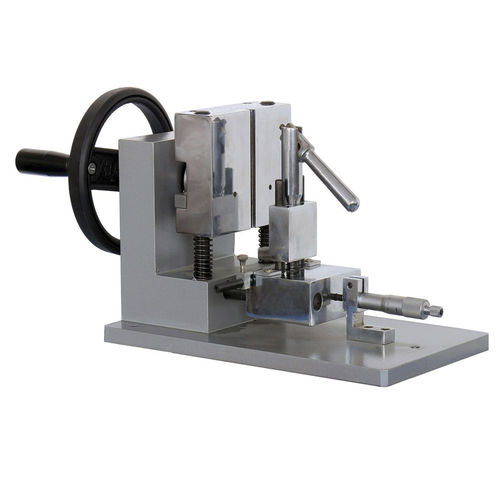

La machine de fabrication d'échantillons QK-20 est conçue pour fabriquer des échantillons pour les machines d'essais d'impact Charpy et Izod avec une structure simple et des capacités stables.
Spécifications
1. Forme et dimension de l'outil de coupe :
Type A : 45º±1º R0.25±0.05
Type B : 45º±1º R1±0.05
Type C : 45º±1º R0.1±0.05
2. Distance maximale de déplacement du couteau : 20 mm
3. Dimension :L×W×H =460×250×240(mm)
Théorie
La machine adopte une structure de bielle à clavette, elle peut convertir la force d'entraînement produite par le volant (1) en un mouvement linéaire du bloc coulissant vertical, de cette façon, elle peut compléter la découpe des échantillons.
---
