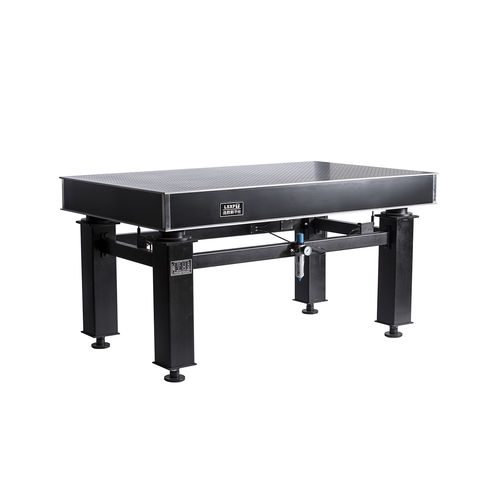

Table optique antivibration ZDT-P Series

de précisionà actionnement pneumatique

Les isolateurs pneumatiques de type ZDT-P adoptent des ressorts pneumatiques en matériaux composites ultra-minces avec une technologie d'isolation antivibratoire à flux laminaire multi-courants d'air supplémentaire. Les isolateurs offrent une excellente efficacité d'isolation des vibrations avec une grande stabilité des performances. Les isolateurs à ressort pneumatique sont également dotés de caractéristiques de nivellement et de gonflage automatiques. Le système d'air de type ZDT-P, les tubes d'air et les filtres à air sous pression sont fabriqués en Allemagne FESTO. Le compresseur d'air silencieux doit être commandé séparément. Demandes : ▪High microscopes optiques de précision, applications biomédicales ▪Optical test et mesure de la trajectoire ▪Laser balayage et interféromètres. ▪Spectrometers et mesure de haute précision ▪Integrated électronique et autres dispositifs optiques qui nécessitent une isolation vibratoire élevée Spécifications techniques : Fréquence inhérente : Verticale : 1,0-2,0Hz Horizontale : 1,0-2,0Hz Isolation des vibrations Type:U ltra thin air springs Type de nivellement : automatique Type d'amortissement des vibrations : Elément poreux quasi-laminaire amortissant les flux avec diffuseur Hauteur totale du tableau : 800 mm Pression de l'air de travail : 0,2-0,4MPa Source d'air comprimé : Compresseur silencieux (niveau sonore) ＜50dB Efficacité de l'isolation des vibrations : Verticale : 5Hz 82～88% 10Hz 86～95% Horizontal : 5Hz 78～86% 10Hz 84～92% Précision du nivellement : ±0,1 mm Planéité de la table : ≤0.05mm/m² Rugosité de la surface : ≤0.8μm，matt traitement de surface Plage de réglage de la hauteur de l'isolateur : ±10mm
