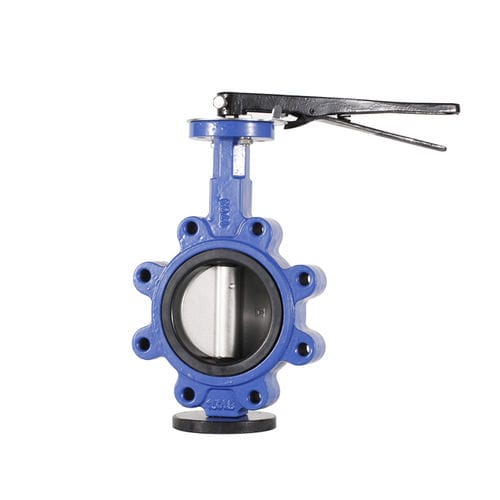

Vanne papillon

à levierpneumatiqueélectrique

Une vanne papillon est une vanne rotative (vanne quart de tour) utilisant un disque comme organe de fermeture. Les vannes papillon peuvent être symétriques ou excentriques (=offset), ce dernier faisant référence à la tige étant déplacée du centre du disque. Disque : ASTM A536 65-45-12 revêtu de nylon, CF8, CF8M, 2507, 1.4462 Tige : SS420, SS431 Style de corps : Bride Bride supérieure : IS05211 Description La vanne papillon à double bride est dotée d'un revêtement collé s'étendant sur les brides. La conception à double bride convient au chargement à haute pression et à une utilisation dans l’industrie lourde, la construction navale, les applications de vide sévère et l'industrie du traitement de l’eau comme l’eau potable, le traitement de l'eau et les eaux usées. CARACTÉRISTIQUES 1, la bride supérieure IS05211 avec la chaleur de la tige convient au montage direct des actionneurs 2, la conception anti-éruption de la tige maintient la sécurité sur le terrain 3, le siège collé protège le corps et l'arbre hors de contact avec le milieu 4, pas de goupilles ou de boulons exposés pour connexion tige-disque 5, montage à bride unique possible 6, peut être installé dans n’importe quelle position souhaitée 7, arrêt étanche aux bulles à pleine pression nominale 8, grande capacité de débit et résistance suffisante
