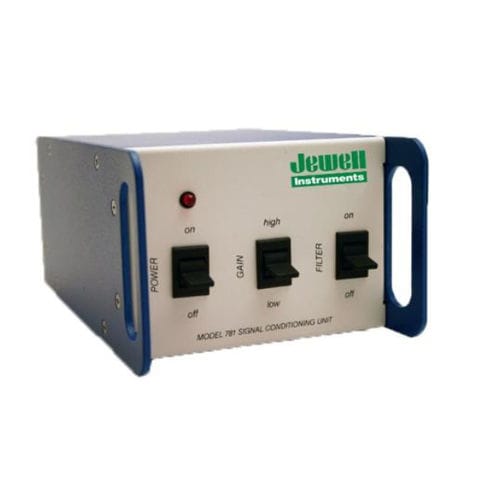

Conditionneur de signal amplificateur 781

miniature

Le modèle 781 est un conditionneur de signaux de précision, à deux canaux, destiné à être utilisé avec tous les capteurs d'inclinaison miniatures de Jewell. Une électronique puissante génère une excitation AC symétrique du capteur pour jusqu'à deux canaux d'inclinaison (X et Y), puis amplifie, redresse et filtre la réponse du capteur pour produire un signal de sortie DC de haut niveau. La sortie est de ±8 VDCsingle-ended (±16VDCdifferentiel). L'unité est dotée de deux réglages de gain et de filtrage commutables (haut/bas ; on/off) pour une plus grande souplesse de traitement du signal. Le 781 comprend également un amplificateur pour un capteur de température LM35, et permet d'envoyer des signaux d'inclinaison et de température sur des longueurs de câble de plus de 1000 m. Toutes les unités comprennent un calibrage lorsqu'elles sont commandées avec des capteurs d'inclinaison miniatures de Jewell Instruments. Robuste et fiable, le 781 est un choix idéal pour toute application de laboratoire.
