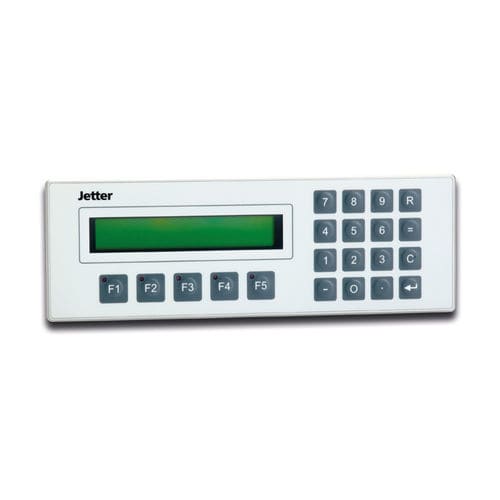

IHM avec clavier LCD 34

encastrableLCDrétroéclairage à LED

L'écran LCD 34 de l'IHM a été conçu pour afficher des messages simples de fonctionnement et d'erreur. Il comporte 21 touches programmables par l'utilisateur. 5 d'entre elles peuvent être utilisées pour différents modes d'affichage. Cette IHM compacte est équipée d'un clavier numérique pour faciliter la saisie des données. Une touche de surveillance permet d'accéder directement aux registres et aux drapeaux, ainsi qu'aux entrées et aux sorties en mode surveillance, qui peut être désactivé. Cette fonction permet à l'utilisateur d'effectuer des fonctions de diagnostic sans programme d'application. Caractéristiques Écran alphanumérique à cristaux liquides, rétroéclairé 2 lignes de 24 caractères chacune 5 touches de fonction avec LED Pavé numérique 1 touche moniteur Nombre de lignes - 2 Caractères / ligne - 24 Hauteur des caractères - 5 mm Touches de fonction - 5 Interfaces - RS422, 15 broches, connecteur Sub-D femelle Alimentation - 24 V DC (via le câble d'affichage) Température ambiante - 0 ... 50 °C Température de stockage - -10 ... 70 °C Humidité atmosphérique - 5 ... 95 %
