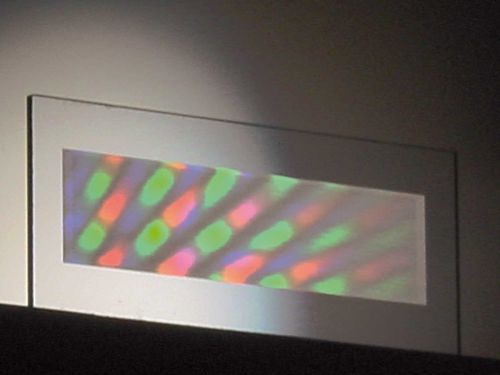

Matrice de lentilles sphérique

asphériquepour alignement

Réseaux de micro-lentilles : homogénéisation des trajectoires des faisceaux lumineux et guidage précis des faisceaux Les réseaux de micro-lentilles sont principalement utilisés pour des applications nécessitant une grande précision d'alignement dans un espace réduit. Jenoptik conçoit et fabrique des réseaux de micro lentilles en utilisant la technologie des niveaux de gris. Cela nous permet d'obtenir une plus grande uniformité et des facteurs de remplissage plus élevés que ce qui serait possible avec d'autres technologies, telles que la technologie de refusion. L'ouverture des lentilles individuelles peut être rectangulaire, carrée, hexagonale, ronde ou elliptique, tandis que les profils de lentilles sont très flexibles. Des configurations personnalisées sont également possibles pour un espacement plus important entre les lentilles. Avec des lentilles sphériques, asphériques et hors axe et des segments de lentilles, nous garantissons une précision de positionnement absolue inférieure à 0,25 micromètre par rapport à la position idéale. Les AML peuvent être alignés d'avant en arrière à 1 micron près, ce qui nous permet de créer des réseaux de micro-lentilles monolithiques à double face. Cela permet d'obtenir une fonctionnalité encore plus grande dans un espace plus réduit.
