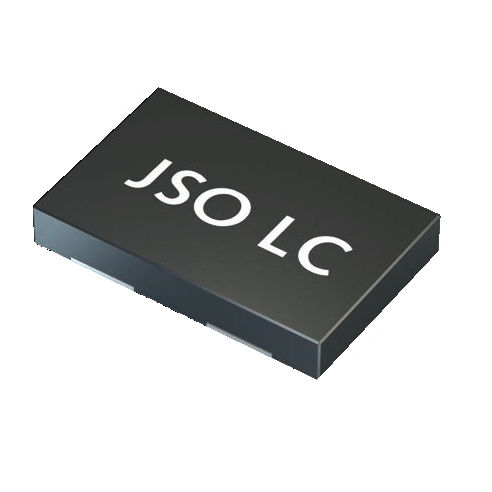

Oscillateur à quartz JSO75

MEMSSMDpour l'industrie

Oscillateur MEMS Série JSO LC - 1,8 V - oscillateur à faible puissance avec sortie HCMOS/LVCMOS - compatible avec les ensembles de normes de l'industrie 2016 - 7050 - résistance aux chocs et aux vibrations et plage de température étendue - configuré selon les spécifications du client - un service de livraison très rapide gamme de fréquences 1,0 ~ 110,0 MHz 115.0 ~ 137,0 MHz stabilité de la fréquence dans l'ensemble ±20 ppm ~ ±50 ppm consommation de courant tension d'alimentation VDC 1,8 V ± 10 température de fonctionnement T0 = -20°C ~ +70°C T1 = -40°C ~ +85°C T2 = -40°C ~ +105°C T3 = -40°C ~ +125°C T8 = -55°C ~ +125°C stockage -55°C ~ +150°C logique de sortie HCMOS/LVCMOS temps de montée et de descente 4,2 ns max. à 15 pF / 6,8 ns max. à 30 pF charge max. 30 pF max. recommandé (≤74.0 MHz) 15 pF max. recommandé (>74,0 MHz) autres capacités de charge possibles, voir le document complémentaire courant max. 2 mA faible niveau max. 0.1 x VDC niveau élevé min. 0,9 x VDC fonction de veille (e/d) arrêt (S), tristate-only (T) ou aucun (N), temps d'activation de la sortie max. 5 ms (S) / 150 ns (T) temps de désactivation de la sortie max. 150 ns temps de démarrage max. 5 ms courant de veille max. 2 µA (pour l'arrêt (S), voir tableau 3) gigue de phase 12 kHz ~ 20 MHz < 3,0 ps RMS symétrie à 0,5 x VDC 45% ~ 55% (standard)
