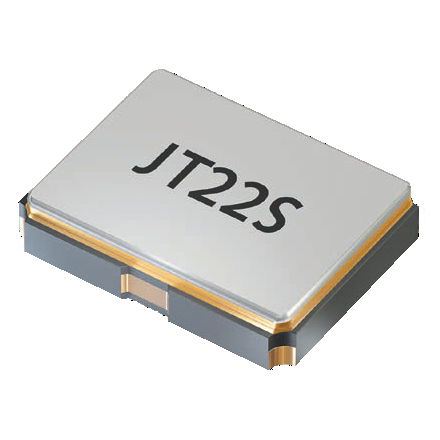

Oscillateur TCXO JT22S

électroniqueSMDpour l'industrie

- Temp. Oscillateur à cristal compensé, 2,5 x 2,0 mm - vCTCXO ou TCXO à faible puissance - plage de température disponible -40 °C ~ +85 °C - Stabilité disponible de ± 1,0 ppm - paquet "céramique/métal gamme de fréquences 9,5 ~ 52,0 MHz fréquence tolérance/ stabilité à +25°C ± 1,5 ppm (y compris 2x refusion) température ± 1 ppm ~ ± 5 ppm (tableau 1) vieillissement la première année ± 1 ppm tension d'alimentation ± 0,2 ppm (à VDC ± 5 %) changement de charge ± 0,2 ppm consommation de courant 1,5 mA max. < 26 MHz / 2,5 mA max. < 52 MHz tension d'alimentation VDC 1,8 / 2,5 / 2,8 / 3,0 / 3,3 (± 5 %) * température de fonctionnement voir tableau 1 stockage -40 °C ~ +85 °C charge de sortie nom. 10 KΩ // 10 pF niveau min. 0,8 Vpp (sinus coupé) plage de réglage externe JT22SV ± 8 ppm min. tension de réglage externe JT22SV 0,9 V ± 0,9 V à VDC = 1,8 V (standard) 1.5 V ± 1,0 V à VDC ≥ 2,5 V (standard) 1.4 V ± 1,0 V à VDC ≥ 2,5 V (option) temps de démarrage max. 2.5 ms bruit de phase à 100 Hz -109 dBc/Hz typ. à ƒo à 1 KHz -133 dBc/Hz typ. 26 MHz à 10 KHz -148 dBc/Hz typ
