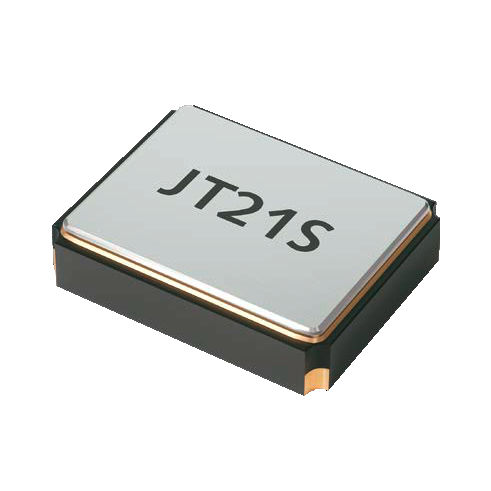

Oscillateur TCXO JT21S

électromécaniqueSMDindustriel

Temp. Oscillateur à cristal compensé, 2,0 x 1,6 mm - vCTCXO ou TCXO de faible puissance avec sortie sinusoïdale écrêtée - plage de température disponible -40 °C ~ +85 °C - Stabilité de ± 0,5 ppm disponible - pour l'utilisation du système de navigation, veuillez préférer JT21G(E) gamme de fréquences 9,5 ~ 52,0 MHz fréquence tolérance/ stabilité à +25°C ±2,0 ppm (y compris 2x refusion) température ±0,5 ppm ~ ±5 ppm (tableau 1) vieillissement de la première année ±1 ppm tension d'alimentation ±0,2 ppm (à VDC ± 5 %) changement de charge ±0,2 ppm consommation de courant 1,5 mA max. <26 MHz / 2,5 mA max. <52 MHz tension d'alimentation VDC 1,8 / 2,5 / 2,8 / 3,0 / 3,3 (±5 %) * température de fonctionnement voir tableau 1 stockage -40 °C ~ +85 °C charge de sortie nom. 10 KΩ // 10 pF niveau min. 0,8 Vpp (sinus coupé) plage de réglage externe JT21SV ±8 ppm min. tension d'accord externe JT21SV 0,9 V ± 0,9 V à VDC = 1,8 V (standard) 1.5 V ± 1,0 V à VDC ≥ 2,5 V (standard) 1.4 V ± 1,0 V à VDC ≥ 2,5 V (option) temps de démarrage max. 2.5 ms bruit de phase à 100 Hz -117 dBc/Hz typ. sur ƒo à 1 KHz -137 dBc/Hz typ. 26 MHz à 10 KHz -149 dBc/Hz typ.
