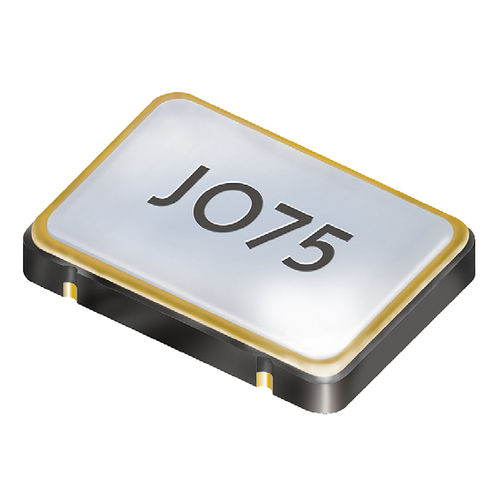

Oscillateur à quartz JO75

électromécaniqueSMDpour l'industrie

Oscillateur JO75 - 1,8 V - Oscillateur SMD avec fonction d'arrêt - 7,5 x 5,0 mm - Sortie compatible LVCMOS / HCMOS - Faible gigue de phase, pas de PLL - Emballage scellé en céramique/métal gamme MST ET T1 0.50 ~ 50,0 MHz (30 pF max.) 0.50 ~ 160,0 MHz (15 pF max.) T2 2.0 ~ 120,0 MHz (15 pF max.) T3* 2.0 ~ 120,0 MHz (15 pF max.) stabilité de fréquence dans l'ensemble** ± 20 ppm ~ ± 100 ppm (tableau 1) consommation de courant voir tableau 2 tension d'alimentation VDC 1.8 V ± 10 % (±5 % pour le C & D stab.) température opérant -10 °C ~ +70 °C (STD) -40 °C ~ +85 °C (T1) -40 °C ~ +105 °C (T2) -40 °C ~ +125 °C (T3*) stockage -55 °C ~ +125 °C sortie temps de montée et de descente voir tableau 3 charge max. 15 pF / 30 pF (≤ +85 °C et ≤ 50,0 MHz) courant max. 2.8 mA / 4 mA (T2 & T3*) faible niveau max. 0.2 x VDC / 0,4 V pour T2 & T3* haut niveau min. 0.8 x VDC / VDC - 0,4V pour T2 & T3* temps d'activation de la sortie max. 10 ms temps de désactivation de la sortie max. 150 ns / 200 ns (T2 & T3*) temps de démarrage max. 10 ms fonction de veille stop courant de veille max. 10μA / 20μA (pour T2 & T3*) gigue de phase 12 kHz ~ 20,0 MHz < 1,0 ps RMS symétrie à 0,5 x VDC 45% ~ 55% typ. (40 % ~ 60 % max.)
