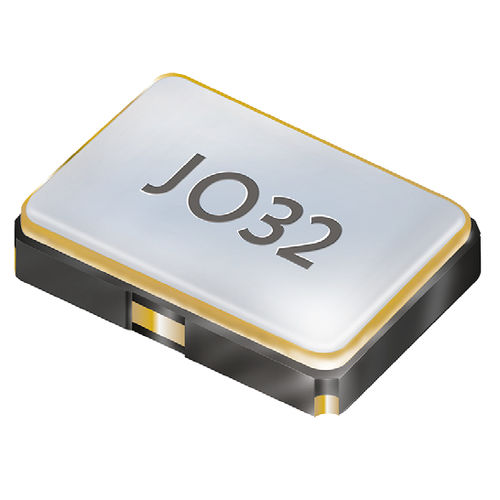

Oscillateur à quartz JO32

électromécaniqueSMDpour l'industrie

Oscillateur JO32 - 1,8 V ~ 3,3 V - Oscillateur SMD avec fonction d'arrêt - 3,2 x 2,5 mm - Sortie compatible LVCMOS / HCMOS - Tension d'alimentation variable 1,8 V ~ 3,3 V - Une très faible consommation de courant - Emballage scellé en céramique/métal gamme de fréquences 1,0 ~ 50,0 MHz (15 pF max.) stabilité de la fréquence dans l'ensemble* ± 25 ppm ~ ± 100 ppm (tableau 1) consommation actuelle voir tableau 2 tension d'alimentation VDC 1,8 V -10 % ~ 3,3V +10% variable température de fonctionnement -10°C ~ +70°C jusqu'à -40°C ~ +125 °C (tableau 1) stockage -55 °C ~ +125 °C temps de montée et de descente de la production 6ns max. (1,8V) / 5ns max. (≥ 2.5V) charge max. 15 pF courant max. 4 mA faible niveau max. 0.4 V haut niveau min. VDC - 0,4V temps d'activation de la sortie max. 5 ms temps de désactivation de la sortie max. 200 ns temps de démarrage max. 5 ms (t0 lorsque VDC > 1,8V) arrêt de la fonction de veille courant de veille max. 10uA (T1) / 20µA (T2, T3) gigue de phase 12 kHz ~ 20,0 MHz < 1,0 ps RMS symétrie à 0,5 x VDC 45% ~ 55% max. (réf. +25 °C)
