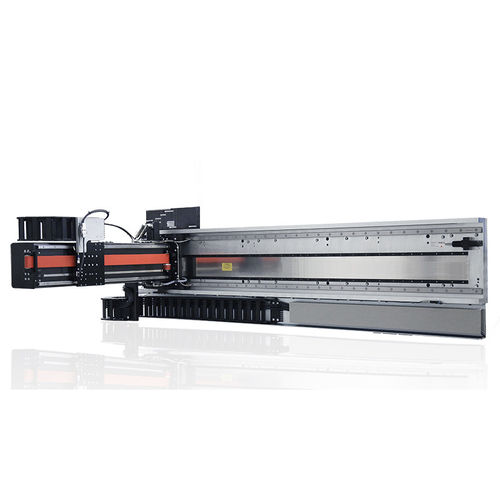

Axe linéaire avec système de positionnement

à courroie crantéeà moteur linéairepour robots

- Axe en fibre de carbone avec courroie crantée - Pour les demandes "Pick & Place Demandes - Pour un positionnement rapide et précis (point à point) - Dynamique et précision de positionnement élevées Mise en œuvre - Dynamique élevée et rigidité inhérente grâce aux axes en fibre de carbone (faible masse mobile) - Axe de base intrinsèquement rigide - Précision et reproductibilité élevées grâce à des systèmes de mesure magnétique linéaire Système global : - Charge : 20 kg - Système de mesure de la résolution : 1 μm - Reproductibilité : 2 μm - Précision absolue : ±20 µm - Répétabilité hauteur/côté : ±100 µm / ±150 µm Axe des X : - Entraînement direct par moteur linéaire à noyau de fer PLM-100 - Déplacement : 1200 mm - Vitesse maximale : 2 m/s - Accélération maximale : 13 m/s² avec une charge de 20 kg Axe Y : - Axe en fibre de carbone avec courroie crantée - Voyage : 650 mm - Vitesse maximale : 1,5 m/s - Accélération maximale : 10 m/s² avec une charge de 20 kg
